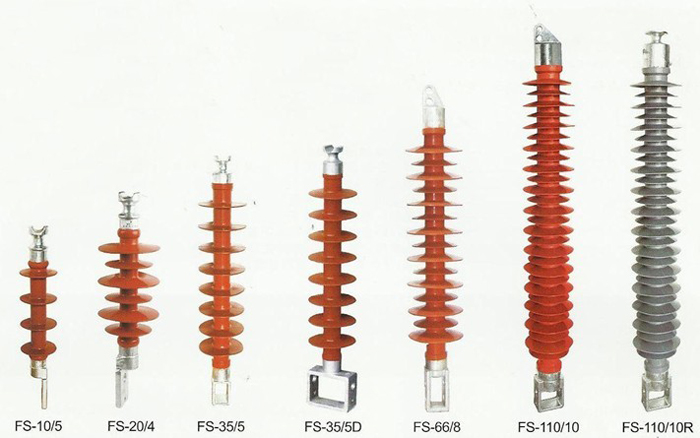

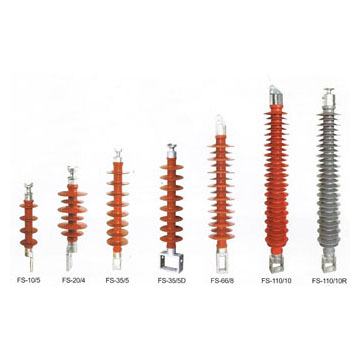

复合横担绝缘子能有效地利用狭窄的走廊开压送电，适用于城网技术改造，能降低杆塔高度，可节约大量的人力、物力和财力，由于其弯曲强度高，可防止瓷横担容易出现的级连断裂事故，是瓷横担所无法替代的产品；体积小，重量轻，防震、抗冲击能力强、不需人工清扫，为安全运行提供保障。
规格型号 | 额定电压kV | 额定弯曲负荷kN | 结构高度（mm) | 绝缘距离（mm) | 最小公称爬电距离(mm) | 雷电全波冲击耐受电压kV | 工频湿耐受电压1 min kV | 图号 |
FS-10/2.5 | ||||||||

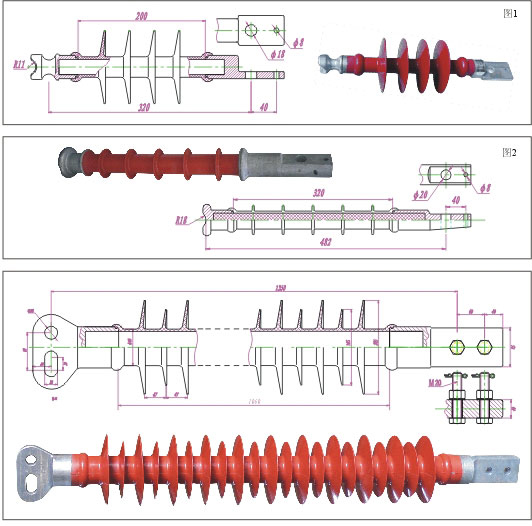

10 | 2.5 | 390 | 240 | 370 | 150 | 60 | 图1 | |
FS-10/5 | 10 | 5 | 480 | 320 | 440 | 150 | 60 | 图2 |
FS-35/5 | 35 | 5 | 620 | 480 | 1200 | 265 | 100 | 图3 |
FS-35/10 | 35 | 10 | 600 | 460 | 1400 | 265 | 100 | 图3 |
FS-66/5 | 66 | 5 | 1020 | 800 | 2000 | 450 | 180 | 图4 |
FS-66/10 | 66 | 10 | 1020 | 800 | 2000 | 450 | 180 | 图4 |
FS-66/12.5 | 66 | 12.5 | 1020 | 800 | 2000 | 450 | 180 | 图5 |

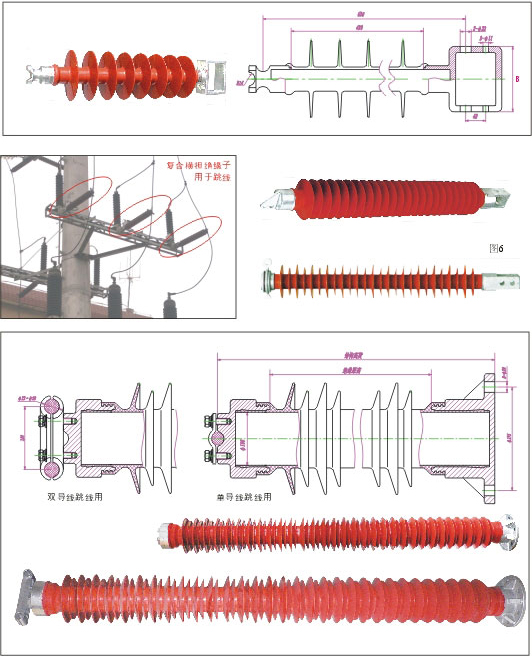

FS-110/8 | 110 | 8 | 1270 | 1050 | 2900 | 550 | 230 | 图6 |
FS-110/10 | 110 | 10 | 1270 | 1050 | 2900 | 550 | 230 | 图7 |
FS-110/16 | 110 | 16 | 1270 | 1050 | 2900 | 550 | 230 | 图8 |
FS-220/5 | 220 | 5 | 2160 | 1945 | 6300 | 1000 | 395 | 图9 |
FS-220/8 | 220 | 8 | 2018 | 1800 | 6300 | 1000 | 395 | 图10 |
