产品说明及使用方法：

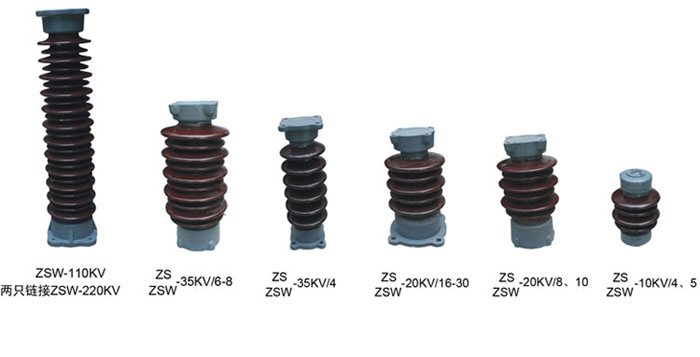

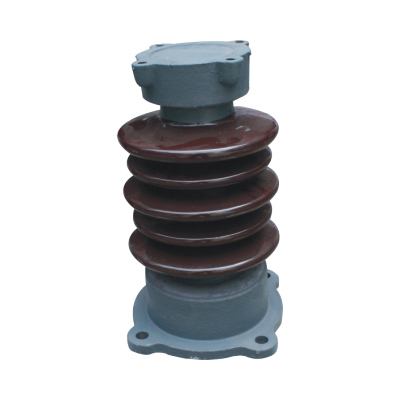

ZS、ZSW-20KV/16-30户内外线路用支柱绝缘子

一、用途及使用环境

户外实心棒形支柱绝缘子用于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中，作带电部分的绝缘和支持用。
绝缘子适用环境为-40~+40，部分产品可用于海拔高度为4000m的地区。产品分为普通形和耐污性两大类，耐污性可适用于中等、重及特重污区。

二、结构和工艺特点

改系列绝缘子瓷件为实心结构，胶装部分采用柱体上砂结构，我厂的瓷配方先进，性能优异，经实际运行，可靠性非常高。上砂用的砂子是专用的经过严格工艺控制的造粒砂，具有与瓷体优良的结合性能和合理的膨胀系数，能有效地提高产品的机械强度。产品的法兰结构合理，受力时应力分布均匀。其材料为机械强度高的球墨铸铁，表面热镀锌。具有优良的抗锈蚀能力。胶装用水泥为高标号水泥，加上合理的养护工艺，使瓷的强度得到了充分的发挥。任何电压等级的产品皆为单柱式，具有结构简单，运行使用寿命长和维护工作量少等优点。为保证绝缘子的可靠性，本厂对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验。

三、产品技术标准

GB8287.1 高压瓷支柱绝缘子技术条件
IEC 168 高压瓷支柱绝缘子

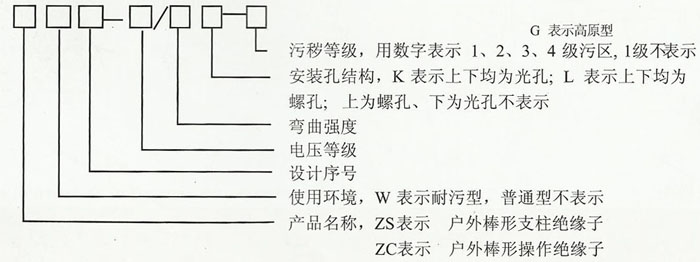

四、产品型号说明

    例1：zsw2-220/16k-3
    表示户外棒形支柱绝缘子、耐污性、设计序号为2、220kv电压等级、16kN弯曲强度、上下法兰均为光孔、用于3级污区。
    例2：ZSI-110/4L
    表示户外棒形支柱绝缘子、普通型、设计序号为1、110kV电压等级、4kN弯曲强度、上下法兰均为螺孔、用于I级污区。

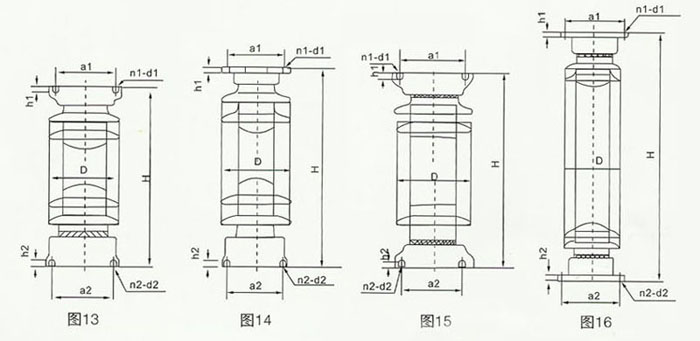

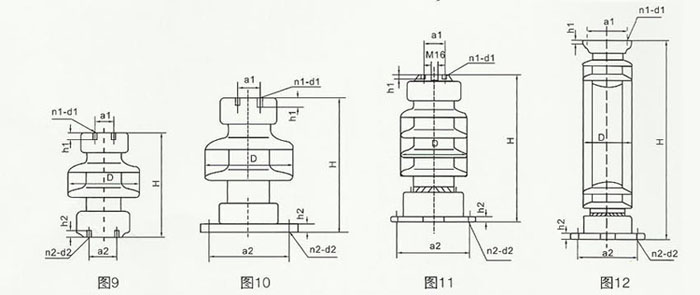

五、外形及安装尺寸

型号	图号	额定电压KV	弯曲强度kN	扭转负荷Kn.m	爬电距离mm	需电金波冲击耐受电压kV	工频干耐受电压kV	工频湿耐受电压kV	重量kg	总高H	量大半径D	干弧距离mm	伞数	h1	h2	上部安装尺寸n1-d1-a1	下部分安装尺寸n1-d1-a1
ZS-10/5L	9	10	5	-	230	78	40	28	6	220	140	125	2	10	15	2-M8-36	4-M10-φ55
ZS-10/4	10	10	4	-	230	78	40	28	6	210	140	123	2	10	12	2-M8-36	2-φ12-φ130
ZS-20/10	12	20	10	-	400	150	75	50	18	350	180	224	4	15	20	4-M12-φ140	4-φ18-φ210
ZS-20/8	11	20	8	-	400	150	75	50	14.5	350	165	217	4	15	14	2-M12-76(中M16)	4-φ14-φ180
ZS-20/16	12	20	16	-	470	150	75	50	14.5	350	190	218	5	15	20	4-M12-φ140	4-φ18-φ210
ZS-20/30	12	20	30	-	470	150	75	50	32	400	205	222	5	15	25	4-M12-φ140	4-φ18-φ250
ZS-35/30-G	12	20	30	-	575	170	100	70	32.6	450	205	272	5	15	25	4-M12-φ140	4-φ18-φ225
ZS-35/6L	14	35	6	3	648	170	100	70	17	420	165	308	7	15	15	4-M12-φ140	4-M12-φ140
ZS-35/8	12	35	8	2	625	170	100	70	16	420	165	306	6	15	14	4-M12-φ140	4-φ14-φ180
ZS-35/4K	13	35	4	2	648	170	100	70	12	400	150	300	7	15	14	4-M14-φ140	4-φ14-φ140

型号	图号	额定电压KV	弯曲强度kN	扭转负荷Kn.m	爬电距离mm	需电金波冲击耐受电压kV	工频干耐受电压kV	工频湿耐受电压kV	重量kg	总高H	量大半径D	干弧距离mm	伞数	h1	h2	上部安装尺寸n1-d1-a1	下部分安装尺寸n1-d1-a1
ZSW-35/4K-2	13	35	4	1.2	875	185	100	80	13	445	150	345	10	12	14	4-φ14-φ140	4-φ14-φ140
ZSW2-35/4-4	17	35	4	1.8	1260	250	100	90	27	560	235	405	大5小4	20	14	4-M16-φ127	4-φ18-φ180
ZS-63/5	12	63	5	2	1160	325	175	140	38	710	180	565	11	15	20	4-M12-φ140	4-φ18-φ225
ZS-63/4	12	63	4	2	1104	325	175	140	29	760	170	627	10	15	14	4-M12-φ140	4-φ14-φ180
ZS-63/15K	13	63	15	4	1104	325	175	140	61	840	230	628	9	16	20	4-φ18-φ210	8-φ18-φ250
ZSQ-63/4-3	12	63	4	2	2010	325	175	140	50	850	235	705	15	15	20	4-M12-φ140	4-φ18-φ225
ZSW-63/8-2	12	63	8	4	1380	325	175	140	39	850	235	705	12	15	20	4-M12-φ140	4-φ18-φ225
ZSW-35/4-2	12	35	4	4	875	185	100	80	14	445	150	350	10	15	14	4-M12-φ140	4-φ14-φ180
ZSW3-35/4-2	14	35	4	4	875	185	100	80	13.5	445	150	351	10	15	15	4-M12-φ140	4-M12-φ140
ZSW2-35/10-4	17	35	10	2	1260	250	135	90	31.4	560	245	405	大5小4	20	14	4-M16-φ127	4-φ14-φ180

型号	图号	额定电压KV	弯曲强度kN	扭转负荷Kn.m	爬电距离mm	需电金波冲击耐受电压kV	操作波冲击湿耐受电压kv	工频干耐受电压kV	工频湿耐受电压kV	重量kg	总高H	量大半径D	干弧距离mm	h1	h2	上部安装尺寸n1-d1-a1	下部分安装尺寸n1-d1-a1
ZS-110/6	12	110	6	4	2016	450	-	262	185	47	1060	195	917	15	18	4-M12-φ140	4-M18-φ225
ZSW-110/6-2	12	110	6	4	3050	550	-	300	230	76	1200	245	1038	15	18	4-M12-φ140	4-M18-φ254
ZSW-110/10-4	17	110	10	4	3906	650	-	375	275	128.5	1400	280	1222	15	20	4-M12-φ140	8-M18-φ254
ZSW-220/6-3	17	220	6	6	6300	1050	850	525	460	164	2350	260	2001	13	20	4-M12-φ140	8-M18-φ254
ZSW-220/10-3	19	220	10	10	6300	1050	850	525	460	190	2300	285	1931	18	22	4-M18-φ225	8-M18-φ254
ZSW-220/8-3	18	220	8	8	7812	1175	950	525	510	227	2350	285	2279	20	22	4-M18-φ225	8-M18-φ254
ZSW-220/10-3	20	220	10	8	7812	1175	950	525	510	253	2350	310	2251	20	22	4-M18-φ225	8-M18-φ300
ZSW-220/16-3	18	220	16	6	6300	1050	850	525	460	232	2300	310	1878	20	22	4-M18-φ254	8-M18-φ300
ZSW-220/12.5-3	18	220	12.5	10	6300	1050	850	525	460	224	2300	310	1888	20	22	4-M18-φ225	8-M18-φ275
ZSW2-220/10-3	18	220	10	10	6300	1050	850	525	460	201	2400	290	2019	20	22	4-M18-φ225	8-M18-φ254
ZSW-220/8-3	18	220	8	10	6300	1050	850	525	460	209	2300	295	1913	18	22	4-M18-φ225	8-M18-φ254
ZS-220/4	20	220	4	2	3776	950	750	490	395	114	2120	230	1777	15	18	4-M12-φ140	4-M18-φ250
ZSW3-220/4-2	19	220	4	2	3500	1050	850	850	460	146	2300	245	1973	15	18	4-M12-φ140	4-M18-φ270
