产品说明及使用方法：

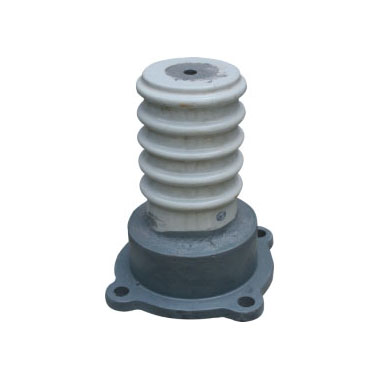

ZL-10/16户内联合胶装支柱绝缘子

一、户内支柱绝缘子概述

    户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。
    绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。
    绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式，绝缘子按额定电压与抗弯强度等级分类如下：

额定电压 kV	抗弯强度kN
额定电压 kV	外胶装	内胶装	联合胶装
6	3.75，7.5	4	—
10	3.75，7.5，20	4，(7)，8，16	4
20	20	—	30
35	—	(7.5)	4，(7.5)，8

注：表中（）表示非标准等级

二、绝缘子结构简介

    绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、滚花、挖槽等结构，以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉，金属附件表面涂灰磁漆。
    绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量。
    绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产品均为多棱形。
    内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）。

三、技术标准

户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

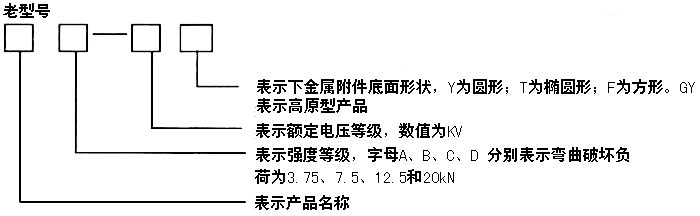

四、型号说明

Z——户内外胶装支柱绝缘子；
ZN——户内内胶装支柱绝缘子；
ZL——户内联合胶装支柱绝缘子；
对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN。字母后分数，分子表示额定

电压千伏数，分母为机械破坏负荷kN数。
N——内胶装上下附件为单螺孔者；
Y——外胶装和联合胶装下附件为圆形者；
T——外胶装下附件为椭圆形者；
F——外胶装下附件为方形者；
G——高原型（老产品为GY）

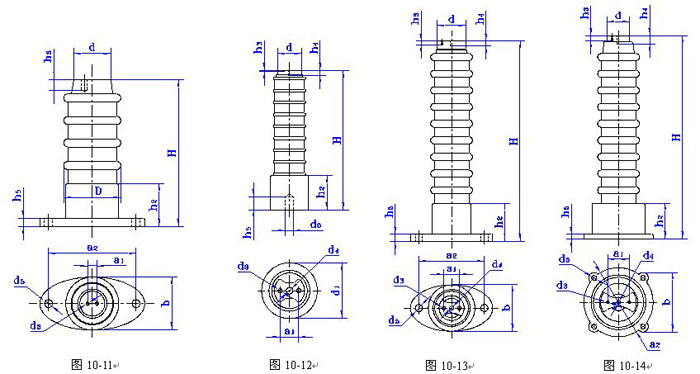

五、外形及安装尺寸

型号	图号	主要尺寸mm														重量kg
型号	图号	H	D	h1	h2	h3	h4	h5	d	d/b	d3	d4	d5	a1	a2	重量kg
ZL-10/4G	10-11	210	90	-	60	18	-	15	70	112	2-M8	-	2-φ14	18	145	5.4
ZL-20/30	10-14	290	160	-	110	-	30	25	105	250	-	M20	4-φ18	-	250	24.6
ZL-35/4Y	10-12	380	90	-	60	8	20	25	62	114	2-M8	M10	M16	36	-	6.2
ZL-35/4	10-13	380	90	-	60	8	20	15	62	112	2-M8	M10	2-φ14	36	145	7.5
ZL-35/8	10-14	400	110	-	65	12	25	14	68	160	2-M10	M16	4-φ14	46	180	11.2
ZLA-35GY	10-13	445	100	-	64	8	20	14	62	120	2-M8	M10	2-φ12	36	150	9.3
ZLB-35GY	10-14	445	125	-	70	12	25	14	68	-	2-M10	M16	4-φ14	46	180	11.4
ZL-35/4G	10-14	535	110	-	65	12	25	18	68	-	2-M10	M16	4-φ14	46	180	14.0

型号	额定电压kv	工频电压kv r.m.s≮		全波冲击耐受电压kv peak ≮	抗弯及抗拉破坏负荷kn≮	适用海拔高度m
型号	额定电压kv	干耐受	击穿	全波冲击耐受电压kv peak ≮	抗弯及抗拉破坏负荷kn≮	适用海拔高度m
ZL-10/4G	10	67	107	114	4	~4000
ZL-20/30	20	68	-	121	30	~1000
ZL-35/4Y	35	110	-	195	4	~1000
ZL-35/4	35	110	-	195	4	~1000
ZL-35/8	35	110	-	195	8	~1000
ZLA-35GY	35	138	-	244	4	~3000
ZLB-35GY	35	138	-	244	7.50	~3000
ZL-35/4G	35	157	-	279	4	~4000

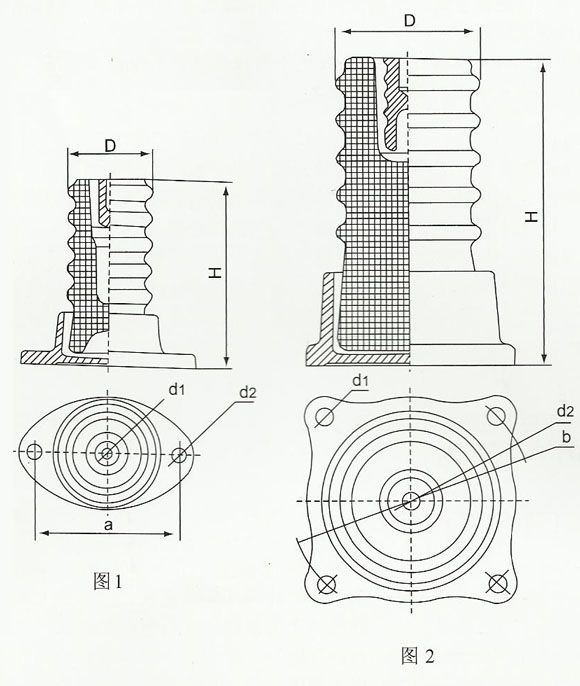

产品型号	工厂代号	图号	主要尺寸mm						弯曲破坏负荷KN	工频干耐受电压KV	雷电冲击耐受电压KV	参考重量kg
产品型号	工厂代号	图号	H	D	d1	d2	a	b	弯曲破坏负荷KN	工频干耐受电压KV	雷电冲击耐受电压KV	参考重量kg
ZL-10/4	P2221	1	160	72	M10	12	130	/	4	42	75	2.2
ZL-10/8	P2222	1	170	86	M16	14	145	/	8	42	75	4.6
ZL-10/16	P2223	2	185	110	M16	14	/	180	16	42	75	6.1
ZL-20/16	P2224	2	265	125	M16	14	/	210	16	68	125	15.2
ZL-20/30	P2225	2	290	160	M20	20	/	250	30	68	125	20

六、订货须知

1. 订货时应注明型号及工厂代号。
2. 图号供参考，户内有公称爬距的瓷件带伞裙。
