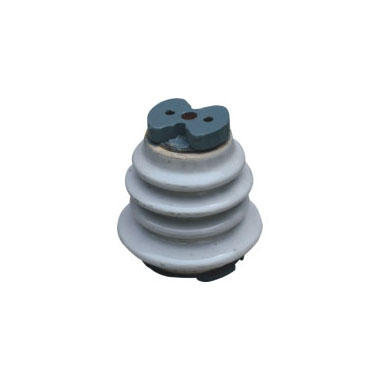

ZN-10W/4、8户内内胶装支柱绝缘子
ZN-10W/4、8户内内胶装支柱绝缘子

ZN-10W/4、8户内内胶装支柱绝缘子

产品简介

产品说明及使用方法:

ZN-10W/4、8户内内胶装支柱绝缘子

一、户内支柱绝缘子概述

    户内支柱绝缘子用于额定电压6~35kV户内电站,变电所配电装置及电器设备,用以绝缘和固定导电部分。
    绝缘子适用于周围环境温度为-40℃~+40℃,安装地点海拔高度普通型不超过1000m,高原型不超过4000m。
    绝缘子按胶装结构分为外胶装,内胶装和联合胶装三种结构型式,绝缘子按额定电压与抗弯强度等级分类如下:

额定电压

kV

抗弯强度kN

外胶装

内胶装

联合胶装

6

3.75,7.5

4

10

3.75,7.5,20

4,(7),8,16

4

20

20

30

35

(7.5)

4,(7.5),8

注:表中()表示非标准等级


二、绝缘子结构简介

    绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫,瓷件胶装部位分别采用上砂、滚花、挖槽等结构,以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉,金属附件表面涂灰磁漆。
    绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性,减少了维护测试工作量。
    绝缘子瓷件外形有多棱或少棱两种,多棱形增加了沿面距离,电气性能优于少棱形,除将逐步淘汰的外胶装支柱绝缘子外,其余产品均为多棱形。
    内胶装结构,由于金属附件胶入瓷件孔内,相应的增加了绝缘距离,提高了电气性能,同时也缩小了安装时所占空间位置,但由于内胶装对提高机械强度不利,故机械强度要求较高的绝缘子,宜采用联合胶装(即上附件采用内胶装,下附件采用外胶装)。

三、技术标准

户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

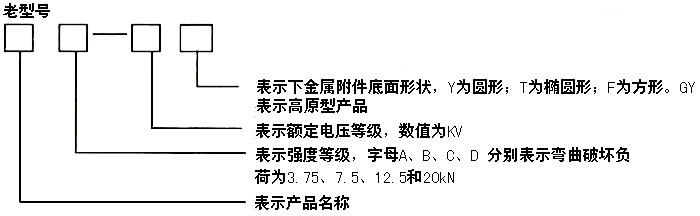

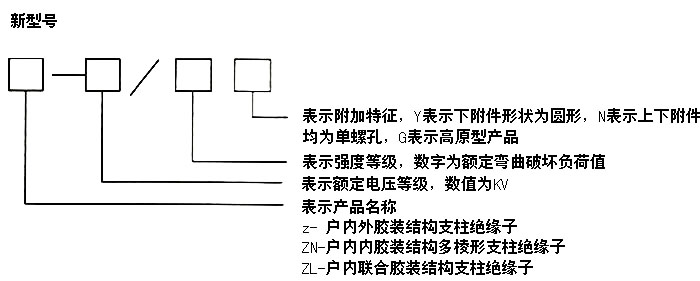

四、型号说明

Z——户内外胶装支柱绝缘子;
ZN——户内内胶装支柱绝缘子;
ZL——户内联合胶装支柱绝缘子;
对于外胶装支柱绝缘子,破折号前字母L表示多棱式,字母A、B、D表示机械破坏负荷分别为3.75,7. 5,20kN。字母后分数,分子表示额定电压千伏数,分母为机械破坏负荷kN数。
N——内胶装上下附件为单螺孔者;
Y——外胶装和联合胶装下附件为圆形者;
T——外胶装下附件为椭圆形者;
F——外胶装下附件为方形者;
G——高原型(老产品为GY)

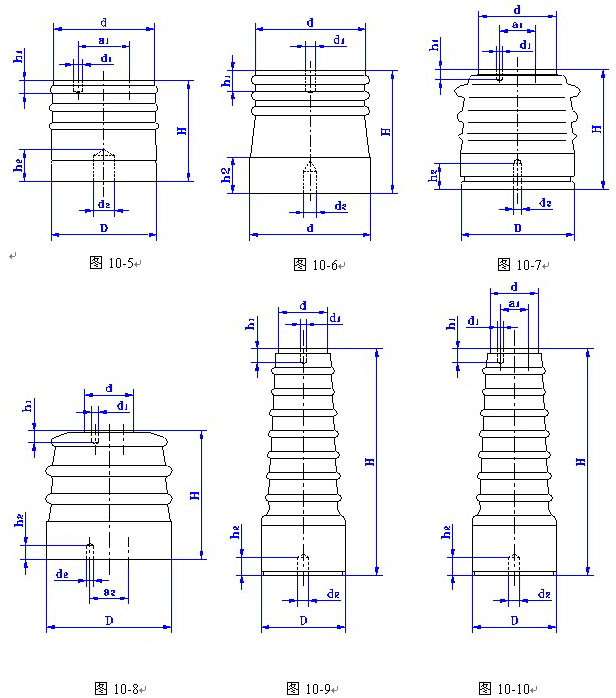

五、外形及安装尺寸

型号

图号

主要尺寸mm

重量kg

H

D

h1

h2

d

d1

d2

a1

a2

ZN-6/4

10-6

100

78

18

20

60

2-M8

M12

18

-

1.25


10-6

100

78

18

20

60

M12

M12

-

-

1.25

ZN-10/4

10-6

120

82

18

20

62

2-M8

M12

18

-

1.6

ZN-10/8

10-6

120

100

18

25

82

2-M10

M16

24

-

2.55

ZN-10/8N

10-6

120

100

18

25

82

M16

M16

-

-

2.55

ZN-10/16

10-7

170

160

18

30

100

2-M12

M20

36

-

8.0


10-8

205

190

15

20

68

4-M12

4-M16

40

65

15.0


10-9

320

130

20

40

70

M10

M16

-

-

8.1


10-10

320

130

25

75

80

2-M10

M16

30

-

10.1

型号

额定电压kv

工频电压kv r.m.s≮

全波冲击耐受电压kv peak ≮

抗弯及抗拉破坏负荷kN ≮

干耐受

击穿

ZN-6/4

6

36

58

60

4


6

36

58

60

4

ZN-10/4

10

47

75

80

4

ZN-10/8

10

47

75

80

8

ZN-10/8N

10

47

75

80

8

ZN-10/16

10

47

75

80

16


20

75

120

125

30


35

110

-

195

75


35

110

-

195

75


六、订货须知

1. 订货时应注明型号及工厂代号。
2. 图号供参考,户内有公称爬距的瓷件带伞裙。
