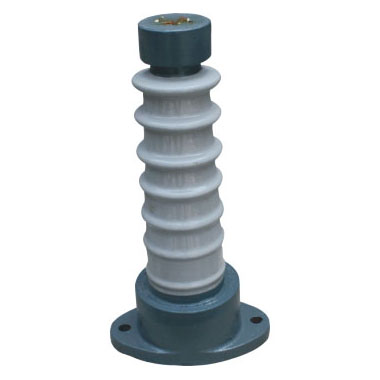

ZA-35T户内外胶装支柱绝缘子
ZA-35T户内外胶装支柱绝缘子

ZA-35T户内外胶装支柱绝缘子

产品简介

  • 产品说明及使用方法:

    ZA-35T户内外胶装支柱绝缘子

    一、户内支柱绝缘子概述

        户内支柱绝缘子用于额定电压6~35kV户内电站,变电所配电装置及电器设备,用以绝缘和固定导电部分。
        绝缘子适用于周围环境温度为-40℃~+40℃,安装地点海拔高度普通型不超过1000m,高原型不超过4000m。
        绝缘子按胶装结构分为外胶装,内胶装和联合胶装三种结构型式,绝缘子按额定电压与抗弯强度等级分类如下:

    额定电压

    Kv

    抗弯强度Kn

    外胶装

    内胶装

    联合胶装

    6

    3.75,7.5

    4

    10

    3.75,7.5,20

    4,(7),8,16

    4

    20

    20

    30

    35

    (7.5)

    4,(7.5),8

    注:表中()表示非标准等级




    二、绝缘子结构简介

        绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫,瓷件胶装部位分别采用上砂、滚花、挖槽等结构,以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉,金属附件表面涂灰磁漆。
        绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性,减少了维护测试工作量。
        绝缘子瓷件外形有多棱或少棱两种,多棱形增加了沿面距离,电气性能优于少棱形,除将逐步淘汰的外胶装支柱绝缘子外,其余产品均为多棱形。
        内胶装结构,由于金属附件胶入瓷件孔内,相应的增加了绝缘距离,提高了电气性能,同时也缩小了安装时所占空间位置,但由于内胶装对提高机械强度不利,故机械强度要求较高的绝缘子,宜采用联合胶装(即上附件采用内胶装,下附件采用外胶装)。

    三、技术标准

    户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

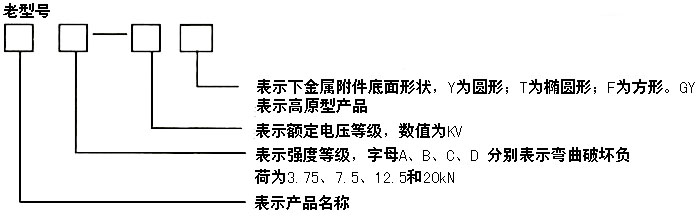

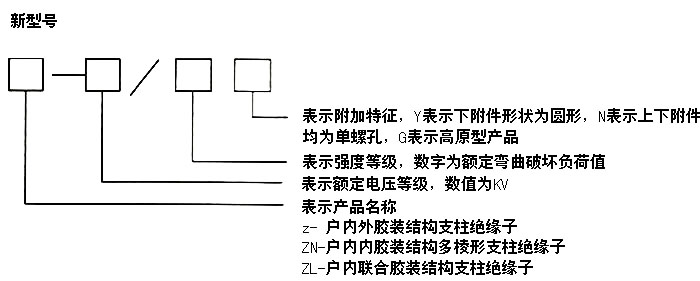

    四、型号说明

    Z——户内外胶装支柱绝缘子;
    ZN——户内内胶装支柱绝缘子;
    ZL——户内联合胶装支柱绝缘子;
    对于外胶装支柱绝缘子,破折号前字母L表示多棱式,字母A、B、D表示机械破坏负荷分别为3.75,7. 5,20kN。字母后分数,分子表示额定

    电压千伏数,分母为机械破坏负荷Kn数。
    N——内胶装上下附件为单螺孔者;
    Y——外胶装和联合胶装下附件为圆形者;
    T——外胶装下附件为椭圆形者;
    F——外胶装下附件为方形者;
    G——高原型(老产品为GY)

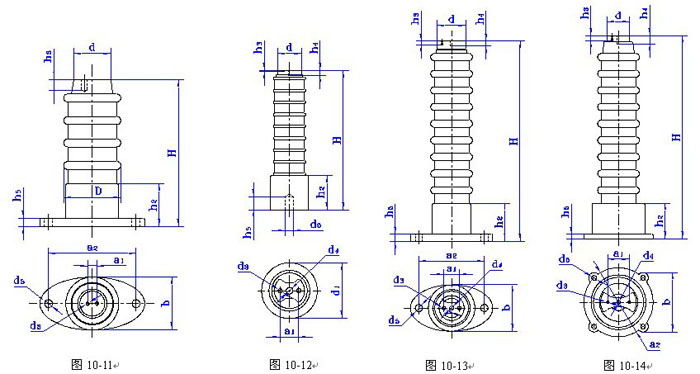

    五、外形及安装尺寸

    型号

    图号

    主要尺寸mm

    重量kg

    H

    D

    h1

    h2

    h3

    h4

    h5

    d1

    d2/b

    d3

    d4

    d5

    a1

    a2

    ZA-6Y

    10-1

    165

    86

    27

    36

    6

    13

    20

    62

    106

    2-M6

    M10

    M12

    36

    -

    2.1

    ZA-6T

    10-2

    165

    86

    27

    36

    6

    13

    10

    62

    110

    2-M6

    M10

    2-Φ12

    36

    135

    2.3

    ZB-6Y

    10-1

    185

    106

    38

    48

    7

    18

    22

    82

    129

    2-M10

    M16

    M16

    46

    -

    4.2

    ZB-6T

    10-2

    185

    106

    38

    46

    7

    18

    12

    82

    140

    2-M10

    M16

    2-Φ15

    46

    175

    4.9

    ZA-10Y

    10-1

    190

    86

    27

    36

    6

    13

    20

    66

    110

    2-M6

    M10

    M12

    36

    -

    2.25

    ZA-10T

    10-2

    190

    86

    27

    36

    6

    13

    10

    62

    110

    2-M6

    M10

    2-Φ12

    36

    135

    2.5

    ZB-10Y

    10-1

    215

    106

    38

    48

    7

    18

    22

    82

    129

    2-M10

    M16

    M16

    46

    -

    4.6

    ZB-10T

    10-1

    215

    106

    38

    46

    7

    18

    12

    82

    140

    2-M10

    M16

    2-Φ15

    46

    175

    5.24

    ZLD-10F

    10-3

    215

    110

    46

    65

    14

    22

    18

    160

    160

    4-M12

    M16

    4-Φ15

    76

    125

    9.5

    10kv/3.75kN

    10-1

    190

    110

    27

    36

    6

    13

    20

    66

    110

    2-M6

    M10

    M12

    36

    -

    2.8

    10kv/7.5kN

    10-2

    215

    126

    38

    48

    7

    18

    12

    82

    135

    2-M10

    M16

    2-Φ15

    46

    175

    6.0

    10kV/20kN

    10-3

    215

    110

    46

    65

    14

    22

    18

    160

    192

    4-M12

    M16

    4-Φ15

    76

    155

    10.9

    10kv/20kN

    10-3

    215

    110

    46

    65

    14

    22

    18

    160

    160

    4-M12

    M16

    4-Φ15

    76

    125

    10.9

    ZLD-20F

    10-4

    315

    143

    46

    80

    14

    22

    18

    128

    195

    4-M12

    M18

    4-Φ18

    76

    155

    16
