户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。
绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。
绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式，绝缘子按额定电压与抗弯强度等级分类如下：
额定电压 kV | 抗弯强度kN | ||
外胶装 | 内胶装 | 联合胶装 | |
6 | 3.75，7.5 | 4 | — |
10 | 3.75，7.5，20 | 4，(7)，8，16 | 4 |
20 | 20 | — | 30 |
35 | — | (7.5) | 4，(7.5)，8 |
注：表中（）表示非标准等级

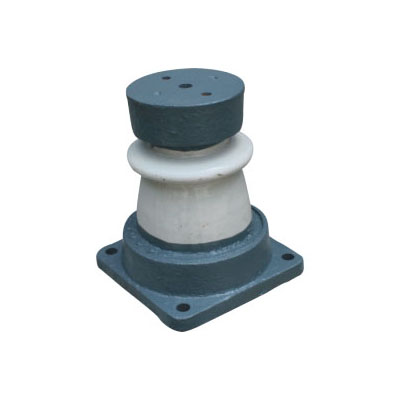

绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、滚花、挖槽等结构，以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉，金属附件表面涂灰磁漆。
绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量。
绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产品均为多棱形。
内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）。
户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

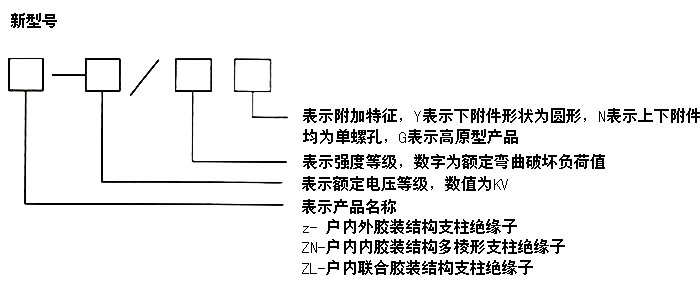

Z——户内外胶装支柱绝缘子；
ZN——户内内胶装支柱绝缘子；
ZL——户内联合胶装支柱绝缘子；

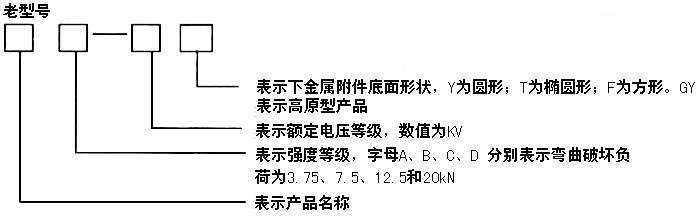

对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN。字母后分数，分子表示额定电压千伏数，分母为机械破坏负荷kN数。
N——内胶装上下附件为单螺孔者；
Y——外胶装和联合胶装下附件为圆形者；
T——外胶装下附件为椭圆形者；
F——外胶装下附件为方形者；
G——高原型（老产品为GY）

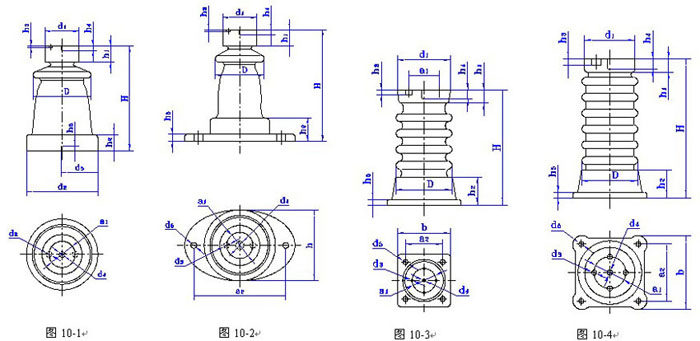

型号 | 图号 | 主要尺寸mm | 重量kg | |||||||||||||
H | D | h1 | h2 | h3 | h4 | h5 | d1 | d2/b | d3 | d4 | d5 | a1 | a2 | |||
ZA-6Y | 10-1 | 165 | 86 | 27 | 36 | 6 | 13 | 20 | 62 | 106 | 2-M6 | M10 | M12 | 36 | - | 2.1 |
ZA-6T | 10-2 | 165 | 86 | 27 | 36 | 6 | 13 | 10 | 62 | 110 | 2-M6 | M10 | 2-Φ12 | 36 | 135 | 2.3 |
ZB-6Y | 10-1 | 185 | 106 | 38 | 48 | 7 | 18 | 22 | 82 | 129 | 2-M10 | M16 | M16 | 46 | - | 4.2 |
ZB-6T | 10-2 | 185 | 106 | 38 | 46 | 7 | 18 | 12 | 82 | 140 | 2-M10 | M16 | 2-Φ15 | 46 | 175 | 4.9 |
ZA-10Y | 10-1 | 190 | 86 | 27 | 36 | 6 | 13 | 20 | 66 | 110 | 2-M6 | M10 | M12 | 36 | - | 2.25 |
ZA-10T | 10-2 | 190 | 86 | 27 | 36 | 6 | 13 | 10 | 62 | 110 | 2-M6 | M10 | 2-Φ12 | 36 | 135 | 2.5 |
ZB-10Y | 10-1 | 215 | 106 | 38 | 48 | 7 | 18 | 22 | 82 | 129 | 2-M10 | M16 | M16 | 46 | - | 4.6 |
ZB-10T | 10-1 | 215 | 106 | 38 | 46 | 7 | 18 | 12 | 82 | 140 | 2-M10 | M16 | 2-Φ15 | 46 | 175 | 5.24 |
ZLD-10F | 10-3 | 215 | 110 | 46 | 65 | 14 | 22 | 18 | 160 | 160 | 4-M12 | M16 | 4-Φ15 | 76 | 125 | 9.5 |
10kv/3.75kN | 10-1 | 190 | 110 | 27 | 36 | 6 | 13 | 20 | 66 | 110 | 2-M6 | M10 | M12 | 36 | - | 2.8 |
10kv/7.5kN | 10-2 | 215 | 126 | 38 | 48 | 7 | 18 | 12 | 82 | 135 | 2-M10 | M16 | 2-Φ15 | 46 | 175 | 6.0 |
10kV/20kN | 10-3 | 215 | 110 | 46 | 65 | 14 | 22 | 18 | 160 | 192 | 4-M12 | M16 | 4-Φ15 | 76 | 155 | 10.9 |
10kv/20kN | 10-3 | 215 | 110 | 46 | 65 | 14 | 22 | 18 | 160 | 160 | 4-M12 | M16 | 4-Φ15 | 76 | 125 | 10.9 |
ZLD-20F | 10-4 | 315 | 143 | 46 | 80 | 14 | 22 | 18 | 128 | 195 | 4-M12 | M18 | 4-Φ18 | 76 | 155 | 16 |
型号 | 额定电压kv | 工频电压kv r.m.s≮ | 全波冲击耐受电压kV peak≮ | 抗弯及抗拉破坏负荷kN ≮ | 公称爬电距离mm | |
干耐受 | 击穿 | 60 | ||||
ZA-6Y | 6 | 36 | 58 | 60 | 3.75 | - |
ZA-6T | 6 | 36 | 58 | 60 | 3.75 | - |
ZB-6Y | 6 | 36 | 58 | 60 | 7.50 | - |
ZB-6T | 6 | 36 | 58 | 80 | 7.50 | - |
ZA-10Y | 10 | 47 | 75 | 80 | 3.75 | - |
ZA-10T | 10 | 47 | 75 | 80 | 3.75 | - |
ZB-10Y | 10 | 47 | 75 | 80 | 7.50 | - |
ZB-10T | 10 | 47 | 75 | 80 | 7.50 | - |
ZLD-10F | 10 | 47 | 75 | 80 | 20 | - |
10kv/3.75kN | 10 | 47 | 75 | 80 | 3.75 | - |
10kv/7.5kN | 10 | 47 | 75 | 80 | 7.50 | 230 |
10kV/20kN | 10 | 47 | 75 | 80 | 20 | 230 |
10kv/20kN | 10 | 47 | 75 | 80 | 20 | 上下法兰均为球铁 |
ZLD-20F | 20 | 75 | - | 125 | 20 | - |

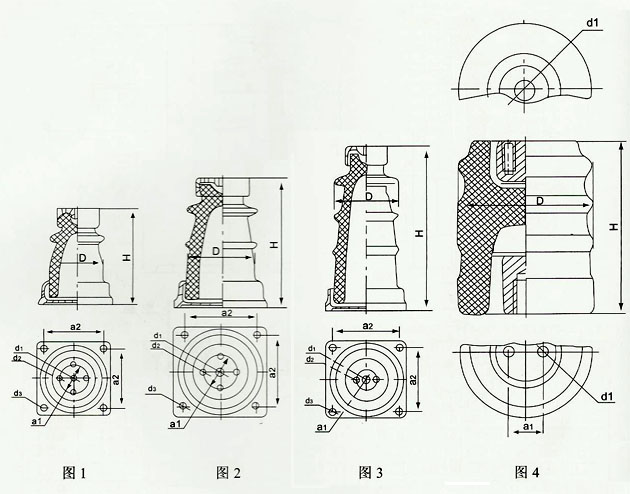

产品型号 | 工厂代号 | 图号 | 主要尺寸mm | 机械破坏负荷kN | 工频电压KV | 雷电冲击耐受电压KV | 参考重量kg | ||||||||
H | D | d1 | d2 | d3 | a1 | a2 | 弯曲 | 拉伸 | 干耐受 | 击穿 | |||||
ZA-35Y | P2216 | 1 | 380 | 120 | M10 | M8 | M16 | 36 | 36 | 3.75 | 3.75 | 100 | 175 | 185 | 6.8 |
ZA-35T | P2217 | 2 | 380 | 120 | M10 | M8 | / | / | 175 | 3.75 | 3.75 | 100 | 175 | 185 | 7.2 |
产品型号 | 工厂代号 | 图号 | 主要尺寸mm | 机械破坏负荷kN | 工频电压KV | 雷电冲击耐受电压KV | 参考重量kg | ||||||||
H | D | d1 | d2 | d3 | a1 | a2 | 弯曲 | 拉伸 | 干耐受 | 击穿 | |||||
ZC-10F | P2218 | 1 | 225 | 135 | M16 | M10 | 15 | 66 | 140 | 12.5 | 12.5 | 42 | 74 | 75 | 8.0 |
ZD-10F | P2219 | 1 | 235 | 170 | M16 | M12 | 15 | 76 | 155 | 155 | 20 | 42 | 74 | 75 | 12.2 |
ZD-20F | P2220 | 2 | 315 | 180 | M18 | M12 | 18 | 76 | 175 | 175 | 20 | 68 | 119 | 125 | 16.5 |
1. 订货时应注明型号及工厂代号。
2. 图号供参考，户内有公称爬距的瓷件带伞裙。
