概述

    LW8-40.5型户外高压六氟化硫断路器是三相交流50Hz的户外高压电气设备；适用于35KV输配电系统的控制和保护；也可用于联络断路器及开合电容器组的场合。
    LW8-40.5型断路器配用CT14型弹簧操动机构。
    断路器符合符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。

主要技术参数

序号	项目		单位	技术数据
1	额定电压		KV	40.5
2	额定绝缘水平	雷电冲击耐压(全波峰值)	KV	185/215(断口)
		工频耐压(1分钟)	KV	95
3	额定电流		A	1600	2000
4	机械寿命		次	3000
5	六氟化硫气体额定压力(20oC时表压)		Mpa	0.45
6	闭锁压力(20oC时表压)		Mpa	0.40
7	最低使用环境温度		oC	-30
8	额定短路开断电流		KA	25	31.5
9	额定短路关合电流(峰值)		KA	63	80
10	额定短路时耐受电流（热稳定电流）		KA	25	31.5
11	额定峰值耐受电流（动力稳定电流）		KA	63	80
12	额定失步开断电流		KA	6.3	80
13	额定短路持续时间		S	4
14	合闸时间（额定操作电压下）		S	≤0.1
15	分闸时间（额定操作电压下）		S	≤0.07
16	操作顺序			分-0.3S-合分-180S-合分
17	额定开合单个电容器组电流		A	400
18	额定短路开断电流下的累计开断次数		次	15	10
19	年漏气率		%/年	≤1
20	六氟化硫气体水份含量（20oC）		PPm(V)	≤150
	配CT14型弹簧操动机构的额定操作电压		V	≌200V
	合闸线圈、分闸线圈电压		V	交流：200 直流：110 220
21	储能电机电压		V	交流：220 支流：220
22	六氟化硫气体重量		kg	8
23	断路器（包括操动机构）重量		kg	1400

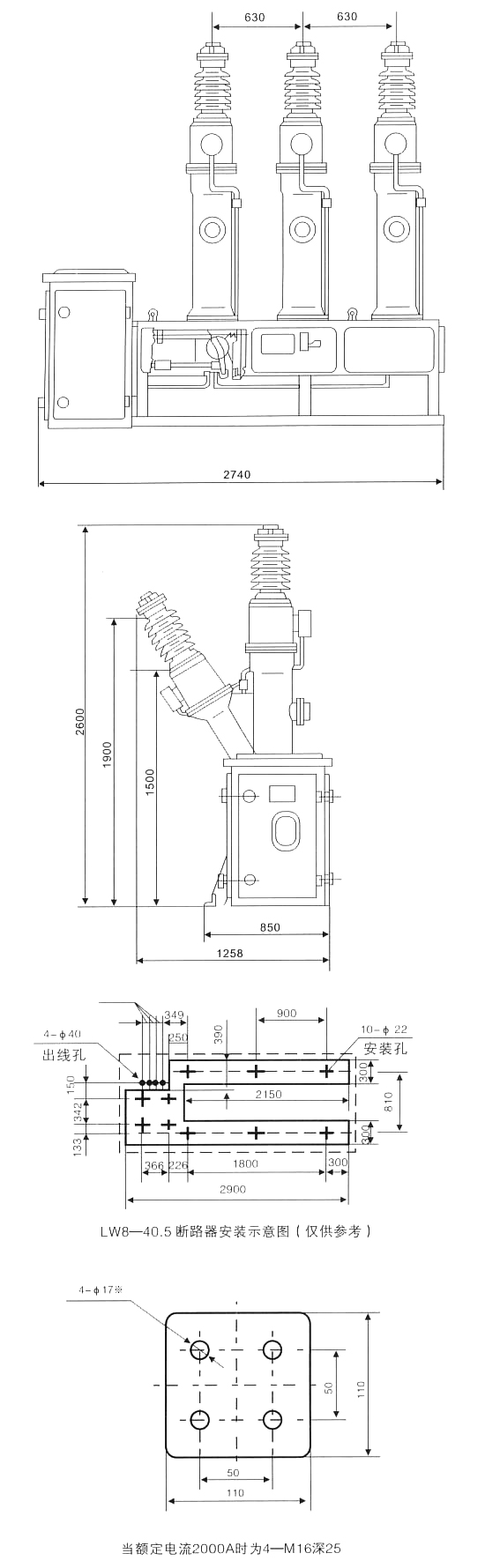

外型及安装尺寸
