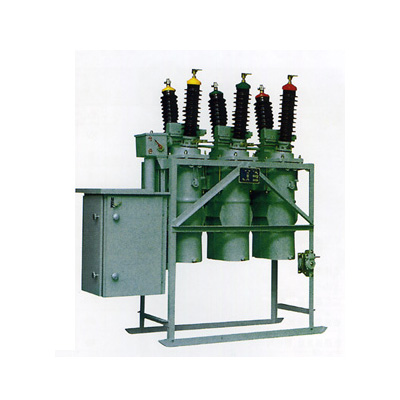

DW13-35型多油断路器
产品简介
概述
DW13-35型高压多油断路器条例符合国家标准,用于35KV电力系统的保护.控制和系统间联锁.断路器又分为不带并联电阻及带并联电阻两种,两者具有相同的技术参数和基本技能,带并联电阻断路器还具有可靠的切合空载长线性能,用户必须切合空载长线的场合,断路器可用于较重的污秽地区和高原地区.
主要技术参数
项 目
单 位
技术数据
备 注
DW13-35型
DW132-35 I型
额定电压
KV
35（36）
35（36）
注 1
最高工作电压主
KV
40.5(36)
40.5(36)
注 1
额定频率
Hz
50
50
额定电流
A
1250
1600
额定短路开断电流
KA
20
31.5
额定失步开断电流
KA
5
8
额定短路关合电流(峰值)
KA
50
80
动稳定电流(峰值)
KA
50
80
动稳定电流
KA
20
31.5
额定热稳定时间
S
4
4
出线端短路时的额定瞬态恢复电压(峰值、满容量开断时)
KV
69.4
69.4
额定雷电冲击耐受电压(峰值)
KV
185
185
额定短时(1min)工频耐受电压
KV
80
95
80
95
注 2
合闸时间
S
≤0.35
≤0.35
分闸时间
S
≤0.07
≤0.07
全开断时间
S
0.1
0.1
注 3
"合分"操作时的金属短接时间
S
0.1
0.1
额定操作顺序
分0.5S-合分-180S-合分
适用海拔高度
用作保护.控制
m
4000
4000
用作联络
m
3000
3000
切空长线路长度
Km
50
50
瓷套爬电距离
cm
105
105
断路器重量(带机构.无油)
kg
1350
1930
油重
kg
370
550
1、IEC标准与国家标准的额定电压规定值勤有差异。当按IE56标准提供产品是时，额定电压及最高工作电压取括号内数据。
2、断路器实际的短时工频耐用受电压高于标准规定的80KV，工厂按95KV进行设计和试验。
3、全开断时间为短路开断试验后实测数据。

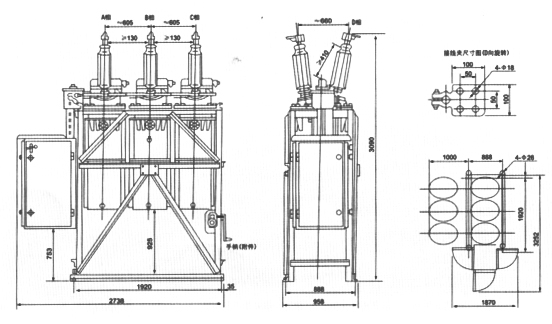

外型安装尺寸
