FZW32-12/T630-20系列户外交流高压真空断路器负荷开关 |
| ◎概述 |

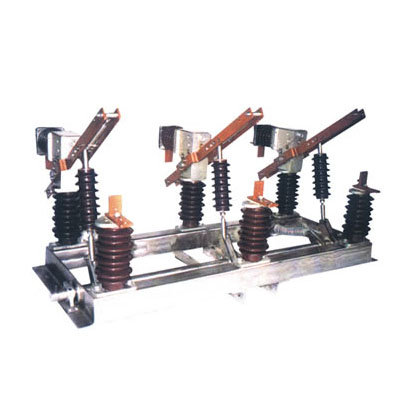

主要用途FZW32-12/T630-20型户外高压隔离真空负荷开关是新一代高压电器产品。经严格的型式试验和长期试运行考核。各项技术性能指标全部达到GB-3804IEC标准。该产品主要为城网农网建设的改造而设计，适用额定电压12KV。三相交流50HZ的供电网络中，该产品底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳钢，确保了机体在户外环境下的正常运行，零部件采用不锈钢材料，确保了负荷开关的耐用性，稳定性和防水 防盐雾等性能该产品具有体积小 重量轻 外型美观 操作简便 高参数，开断能力大，安全可靠，电寿命长，可频繁操作。少维护 断口明显等级具显著的特点。操作方式采用单杆式手动操作，也可采用电动，远控操作。
|
| ◎主要技术参数 |
负荷开关主要技术参数 序号 | 名称 | 单位 | 参数 | 1 | 额定电压 | KV | 12 | 2 | 额定频率 | HZ | 50 | 3 | 额定电流 | A | 630 | 4 | 额定有功负载开断电流 | A | 630 | 5 | 额定才环开断电流 | A | 630 | 6 | 5%额定有功负载开断电流 | A | 31.5 | 7 | 额定电缆充电开断电流 | A | 10 | 8 | 1min工频耐受电压：真空 | | | 断口相关 相对地/隔离断 | KV | 42/48 | 9 | 雷电冲击耐受电压；相向相对 | | | 地/隔离断口 | KV | 75/85 | 10 | 额定短时耐受电流（热稳定） | KA | 20 | 11 | 额定短路持续时间 | S | 4 |
12 | 额定峰值受电流（动稳定） | KA | 50 | 13 | 额定短路关合开关 | KA | 50 | 14 | 机械寿命 | 次 | 10000 | 15 | 真空灭弧室触头允许磨损厚度 | mm | 0.5 | 16 | 手动操作力矩 | Nm | ≤200 | 17 | 额定空载变压器开断容量 | KVA | 1600 | 18 | 额定开断电容器组电流 | A | 100 |
二.负荷开关真空灭弧室装置配调整技术参数
序号 | 名称 | 单位 | 参数 | 1 | 触头开距 | mn | 5=1 | 2 | 平均分闸速度 | m/s | 1.1=0.2 | 3 | 三相分闸不同期 | ms | ＜5 | 4 | 三相合闸不同期 | ms | ＜5 | 5 | 带电体之间及相对地距离 | mn | ＞200 | 6 | 辅助同睡电阻 | μΩ | ＞400 |
三.隔离刀装置配调整技术参数
序号 | 名称 | 单位 | 参数 | 1 | 隔离刀正压力 | N | 300=50/ | 2 | 触刀最后分离点到静触头距离 | mm | ＞180mm | 3 | 进出线端 | μΩ | ≤150 | 4 | 机械寿命 | 次 | 1000 |
|
| |
