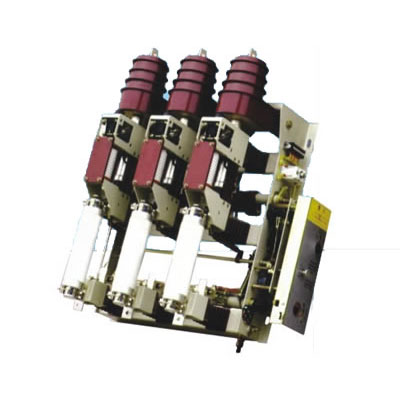

FZN25-12系列户内高压负荷开关及熔断器组合器 |
| ◎概述 |
| 主要用途FZN25-12D/T630-20真空负荷开关和FZN25-12F，R组合电器主要用于10KV三相交流50Hz,环网或终端的供电的市区配电站和工业用电设备中，作负荷控制和短路保护用，由于组合电器对变压器等设备的保护使用比断路器更可靠，特别适用于环网，比辐射供电单元和箱式变电站。 |
| ◎主要技术参数 |
序号 | 18项目 | 单位 | FN25-12D/1630-20 | FN25-12D/630-31.5 | 1 | 额定电压 | KV | 12 | 2 | 额定频率 | HZ | 50 | ? | 3 | 额定电流 | A | 630 | 100 | 4 | 额定绝
缘水平 | 1min 工频耐受电压 | KA | | | 雷电冲击耐受电压（峰值） | | 5 | 4s热稳定电 | KA | 20 | 6 | 额定动稳定电流（峰值） | KA | 50 | 7 | 额定有功负载开断电流A | A | 630 | 630 | 8 | 额定闭环开断电流A | A | 630 | 630 | 9 | 额定电缆充电开断电流A | A | 10 | 10 | 10 | 额定转移电流A | A | | 200 | 11 | 额定开断空载变压器容量 | KV/A | 1250 | 12 | 额定短路开断电流 | KA | | 31.5 | 13 | 额定短路关合电流（峰值） | KA | 50 | 80（预期值） | 14 | 接地开关额定热稳定电流 | KA | 20 | 20 | 15 | 接地开关额定动稳定电流（峰值） | KA | 50 | 50 | 16 | 分合闸操作电源额定电 | KA | DC220，110 AC220，110 | 17 | 机械寿命（负荷开关/接地地开头） | KA | 10000/2000 |
|

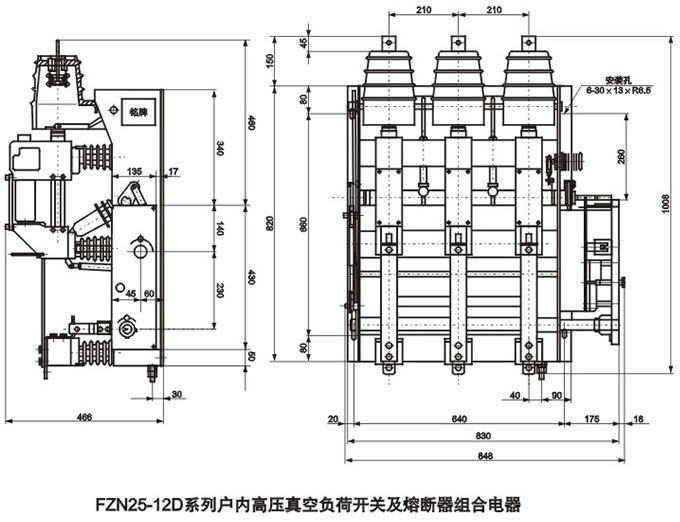

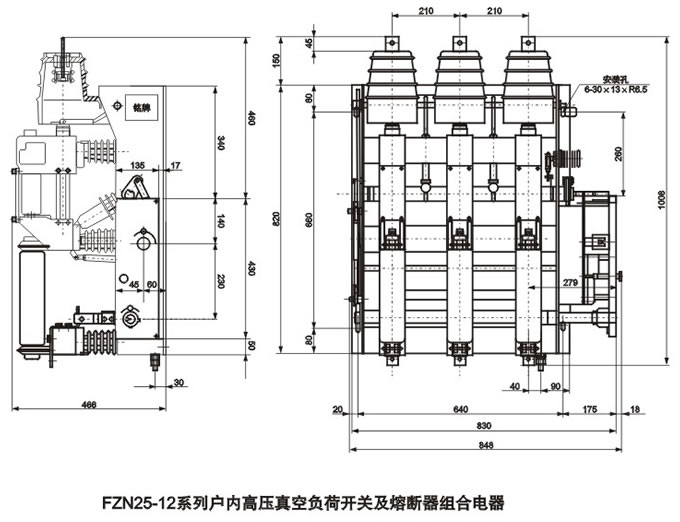

| ◎外形安装尺寸 |
|
 |
