概述

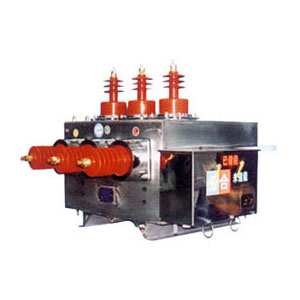

ZW10-12户外柱上真空断路器系三相交流50Hz户外高压开关设备，主要用于10kV农网和城网的电力系统，作为分、合负荷电流，过载荷电流及短路电流之用，也可用于其它类似场所。
断路器可配隔离开关组成组合断路器。
产品特点
内部采用了特殊的抗凝露措施，确保箱体内绝缘；
传动方式采用专利技术，安装方便，动作可靠，避免因机械故障影响断路器的性能；
不充油、不充气、体积小、重量轻，CT保护；
分断电流大，无污染，无需检修；
操纵既可电动，又可手动。
主要技术参数

序号	项目		单位	参数
1	额定电压		KV	12
2	额定频率		Hz	50
3	额定电流		A	630/1250
4	工频耐受电压		kV	42/48
5	雷电冲击电压（峰值）		kV	75/85
6	额定短路开断电流		KA	12.5 16 20 / 20 25 31.5
7	额定短路关合电流（峰值）		KA	31.5 40 50 / 50 63 80
8	额定短时耐受电流		KA	12.5 16 20 / 20 25 31.5
9	额定峰值耐受电流		KA	31.5 40 50 / 50 63 80
10	额定操作顺序			分-0.3s-合分-180s合分
11	额定短路电流开断次数		次	30
12	机械寿命		次	10000
13	触头允许磨损厚度		mm	3
14	额定操作电压配CT型弹簧操动机构	合闸电压	V	直流或交流220V
14	额定操作电压配CT型弹簧操动机构	分闸电压	V	直流或交流220V
15	过流脱扣线圈额定工作电流		A	5
16	电流互感器一、二次电流比			100/5.200/5.300/5.400/5.630/5.
17	储能电机	额定电压	V	直流或交流220V
17	储能电机	功率	w	≤200
18	重量		kg	150

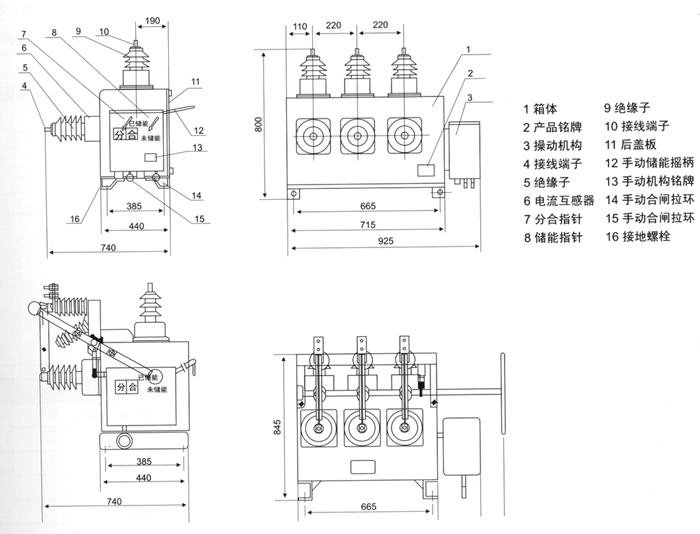

外形及安装尺寸
