概述

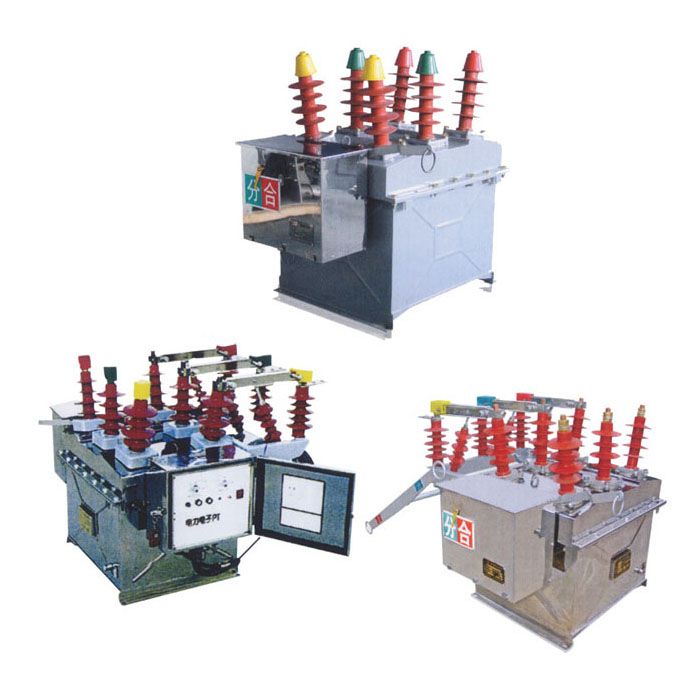

     ZW8-12系列真空断路器为额定电压12KV,三相交流50Hz的户外高压开关设备,主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流.该产品总体结构为三相共箱式,三相真空灭弧式置于金属箱内,利用SMC绝缘材料相间绝缘及对地绝缘,性能可靠,绝缘强度高.
     ZW8-12G是由ZW8-12断路器与隔离开关组合而成的,称为组合断路器,可作为分段开关使用.
    本系列产品的操动机构为CT23型弹簧储能操动机构,分为电动和手动两种.

主要技术参数

序号	项目		单位	数据
1	额定电压		KV	12
2	额定电流		A	630 (1250)
3	额定短路开断电流		KA	6.3	12.5	20
4	额定短路关合电流(峰值)		KA	16	31.5	50
5	额定锋值耐受电流		KA	16	31.5	50
6	4S额定短路耐受电流		KA	6.3	12.5	20
7	额定绝缘水平	工频耐压（干式）		42
		雷电冲击耐压(峰值)		75
8	额定操作顺序			分-0.3S-合分-180S-合分
9	机械寿命		次	10000
10	额定短路开断电流开断次数		次	30
11	操动机构额定合闸电压		V	110,220
12	操动机构额定分闸电压		V	110,220
13	触头开距		mm	11±1
14	超行程(触头弹簧压缩长度)		mm	3.1±0.3
15	三相分、合闸不同期性		ms	≤2
16	触头合闸弹跳时间		ms	≤2
17	平均分闸速度		m/s	1.2±0.3
18	平均合闸速度		m/s	0.6±0.2
19	分闸时间		s	≤0.06
20	合闸时间		s	≤0.1
21	各相主回路电阻		u Ω	≤200
22	动静触头允许磨损累积厚度		mm	3

外型及安装尺寸
