产品概述
ZW6-12系列高压真空断路器适用于12KV及以下交流50Hz的三相电力系统。主要用于农网和域网作为分、合负荷电流，过载电流及短路电流之用，也可以用于其他类似场所，还可以作为城市市区12KV级电网的分段开关。

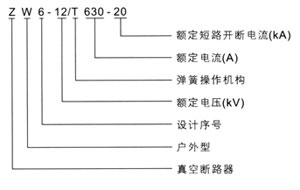

型号及其含义 |  | 使用环境条件
1、海 拔：≤1000m(若需要增高海拔，则每增高1000m额定绝缘水平相应提高12%)；
2、周围空气温度；上限+40℃，下限-30℃。
3、振幅：无经常性剧烈震动；
4、风 压：不超过700Pa（相当于风速34m/s）。
5、污秽等级：Ⅳ级。
6、最大日温差：不超过25℃
主要技术参数| 项目 | 单位 | 数量 | | 额定电压 | KV | 12 | | 额定绝缘水平 | lmin工频耐压 | 干试 | KV | 42 | | 湿试（对地） | 34 | | 雷电冲击耐压（峰值） | 75 | | 额定电流 | A | 630 | | 额定频率 | | 50 | | 额定短路开断电流 | KA | 12.5、16、20 | | 额定短路关合电流（峰值） | | 31.5、40、50 | | 额定峰值耐受电流 | KA | 31.5、40、50 | | 额定短路耐受电流4s | 12.5、16、20 | | 操作顺序 | 分-0.3s-合分-180s-合分 | | 额定短路电流开断次数 | 次 | 30 | | 机械寿命 | 次 | 10000 | | 额定操作电压配CT弹簧操作机构 | V | DC24V、48V AC、DC110V、220V | | 触头允许磨损厚度 | mm | 3 | | 过电流脱扣器额定电流 | A | 5 | | 重量 | Kg | 130（标准型） |
|
|
