产品概述

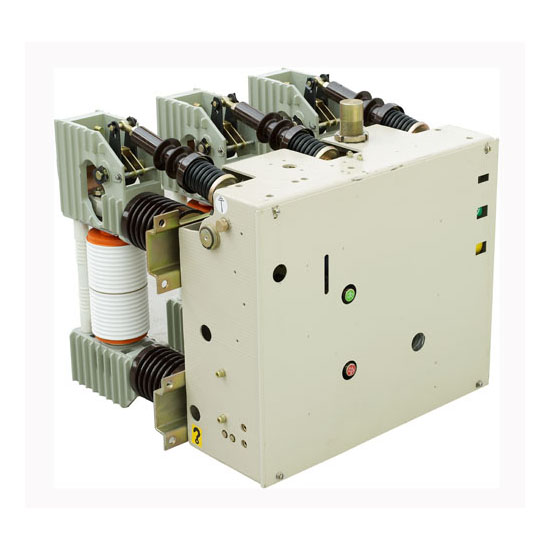

在ZN12-12产品中，设计有斜装式（ZN12-12型）和平装式（ZN65-12）两种，ZN65是在ZN12的基础上加以改进而成，并开发了20kA容量真空断路器，使产品的系列化更齐全。

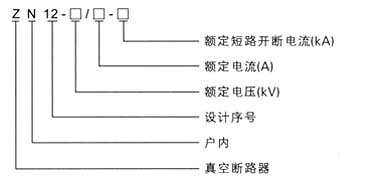

型号及其含义 |  | 使用环境条件
1、周围空气温度：上限+40℃（允许在-30℃时储运）。
2、海拔：≤1000m;
3、温度：空气相对湿度日平均值不大于95%；
饱和蒸汽日平均值不大于2.2×10-3MPa
4、振福：地震烈度不超过8度；
5、无火灾，爆炸，严重污秽，化学腐蚀及剧烈震动的场所。
主要技术参数| 序号 | 项目 | 单位 | 参数 | | 1 | 额定电压 | kV | 12 | | 2 | 额定绝缘水平 | 1min工频耐受电压 | kV | 42(相间、相对地)48(断口) | | 雷电冲击耐受电压 | 72(相间、相对地)85(断口) | | 3 | 额定频率 | Hz | 50 | | 4 | 额定电流 | A | 630 1250 1600 2000 2500 3150 | | 5 | 额定短路开断电流（有效值） | kA | 20 25 31.5 40 | | 6 | 额定短路关合电流（峰值） | kA | 50 63 80 100 | | 7 | 4s额定短时耐受电流（有效值） | kA | 20 25 31.5 40 | | 8 | 额定峰值耐受电流（峰值） | kA | 50 63 80 100 | | 9 | 额定短路电流开断次数 | 次 | 50 30(40kA) | | 10 | 机械寿命 | 次 | 30000 | | 11 | 额定操作顺序 | | 分-0.3s-合分-180s-合分 | | 12 | 额定单个电容器组开断电流 | A | 630 | | 13 | 储能电机电压 | V | ≌220 ≌110 | | 14 | 储能电机功率 | W | 200 | | 15 | 合力闸电磁铁电压 | V | -220，-110 | | 16 | 合力闸电磁铁电流 | A | DC0.89,DC1.91 | | 17 | 过流脱扣器电流 | A | 5 |
|
|
