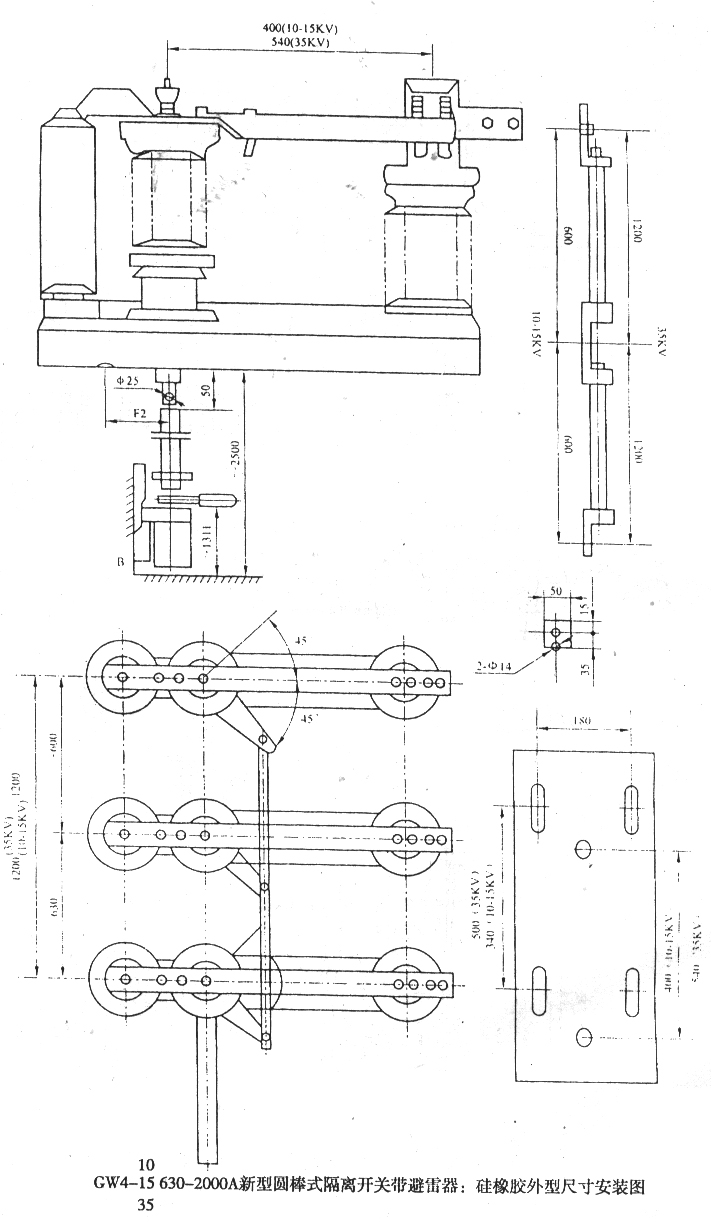

1、概述
    GW4-10 15 35/630-2000A型圆棒式隔离系列开关带避雷器、硅橡胶，是我厂针对原GW4开关存在的一系列问题，按现行的国家标准和国际标准改型设计而成的一种新型开关。开关本身带有接地闸刀（专利号：86208985）能有效防止“带电挂地线和带地线合闸”等误操作，操作人员也不必再另接地线。该产品其电气性能和机械性能优良，是现行10-35KV级户外开关的更新产品。
2、适用范围
    开关用于三线交流50Hz电路，供有电压无负荷时分合电路之用。其基本使用条件如下：
    （1）海拔高度不超过3000m，环境温度不低于-40℃不高于+40℃。
    （2）风速不大于35mm/S，地震烈度不超过8度。
    （3）适应于大城市、工矿附近等污秽地区。
    （4）不适应于有燃烧和爆炸危险、有剧烈震动和冲动、有严重腐蚀金属和绝缘材料的化学物质的场所。
二、技术数据

型号	额定电压（千伏）	额定电流（A）	极限通过电流峰（KA）	5秒稳定电流（KA）
GW4-10带（W） 防污型	10	220A	10	5
		400A	20	10
		600A	50	14
		1000A	80	21.5
		1600A	90	25
GW4-15	15	200A	15	5
		4010A	25	10
		600A	50	14
		1250A	80	21.5
GW4-35	35	400A	30	10
GW4-35D		600A	50	14
GW4-10ⅢD带（W） 防污型		630A	56	15
		1000A	80	21.5
		1250A	90	23
		2000A	104	45
GW4-60	60	600A	50	14
GW4-60D		1000A	80	21.5
GW4-110	110	600A	50	14
GW4-110D		1000A	80	21.5
GW4-220	220	630A	50	14
GW4-220D		1250A	80	21.5

三、产品用途及适用范围
1、GW4系列户外隔离开关适用于装置在户外高压配电设备线路上，供线路在有电压，无负载时做分合操动之用。
2、隔离开关适用于：
  （1）海拔不超过1000米；
  （2）周围介质温度不高于+40℃及不低于-30℃ 。注：海拔高度及周围介质温度不能满足上述条件时，可按GB311-64国家标准规定要求，使用此种隔离开关。
3、隔离开关不适用于：
  （1）有导电起化学作用气体，蒸气作用的场所；
  （2）有大量尘埃聚集的场所；
  （3）有火灾及爆炸危险的地方；
  （4）有剧烈震动或冲动的场所（如在电镐、挖土机旁等）。

四、结构简介

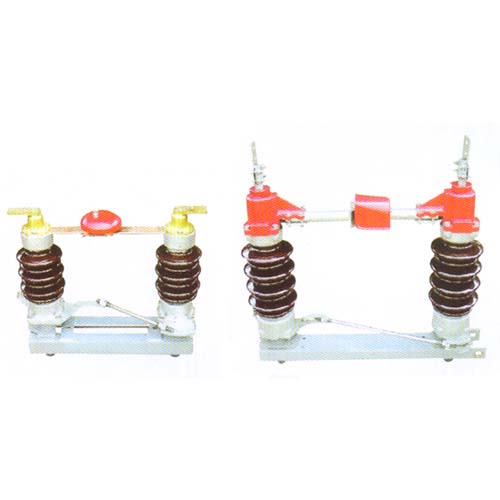

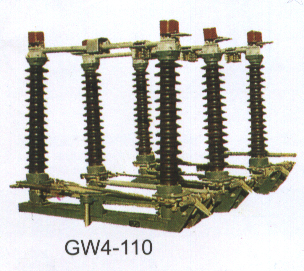

    GW4系列隔离开关是一种双柱式隔离开关，它是单极型。当三极使用时，极间用带轴机械连接起来、三极同步使用。
    GW4系列隔离开关由底座，绝缘支柱及导电部分组成。
    GW4系列隔离开关每极有两个瓷柱，分别装在底座两端轴承上，以交叉连杆连接（GW4系列隔离开关只有一个瓷柱装在底座一端轴承上，另一个瓷柱固定在底座的另一端）可以水平旋转。
    GW4系列隔离开关导电闸刀分成两半，分别固定在两个瓷柱的顶上，作水平分合闸、触头接触地方是在两个瓷柱的中间，用操动机构一个瓷柱及导电体转动9，另一个瓷柱及导电体也由连杆转动9，（GW4系列隔离开关当操动机构操动时，只有装在底座轴承上一端的瓷柱及导电体转动9，另一端固定），于是闸刀便向同一侧方向断开或闭合。

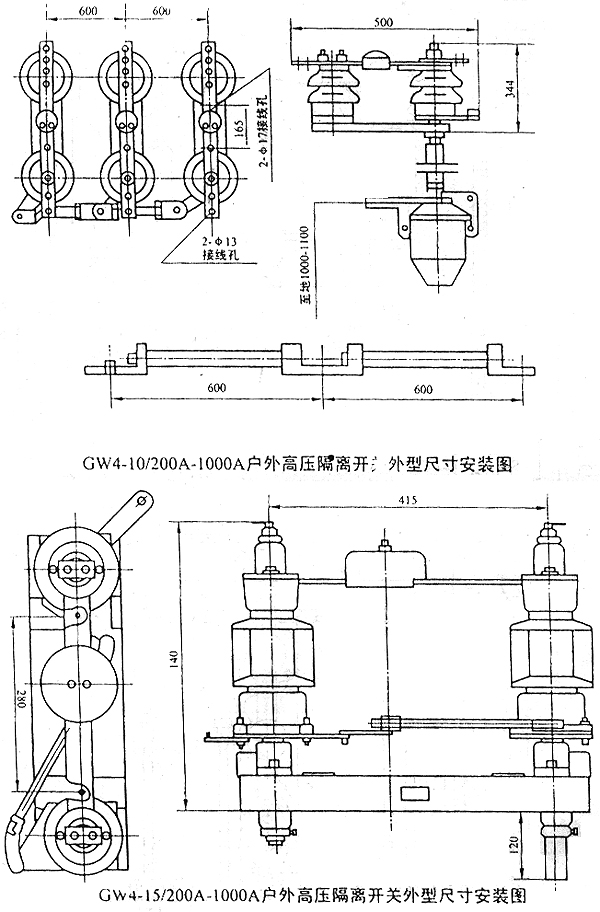

    GW4-10系列隔离开关配用CS11-I型手力操动机构操动。
    GW4-15系列隔离开关配用CS11-I型手力操动机构操动。

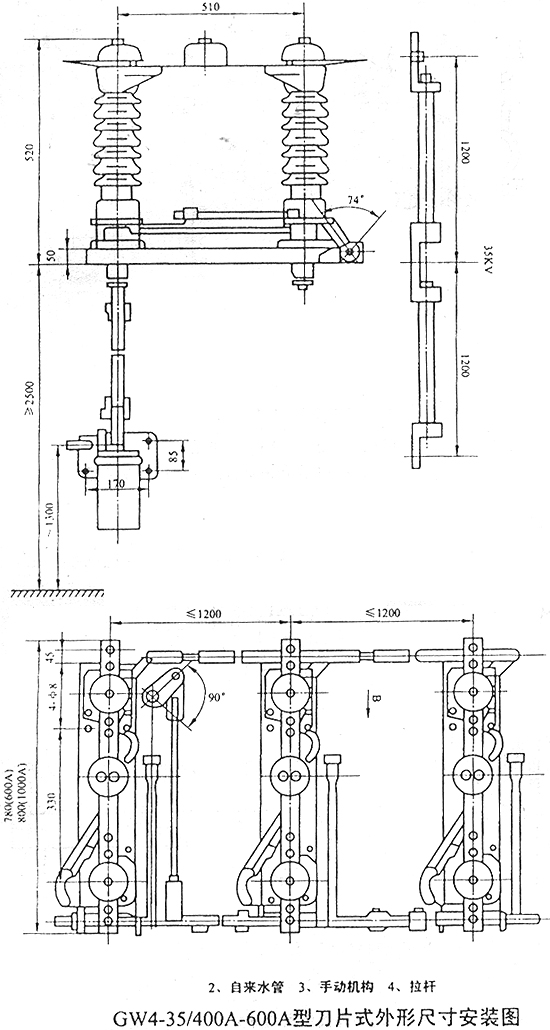

    GW4-35系列隔离开关配用CS11或CS型手力操动机构操动。

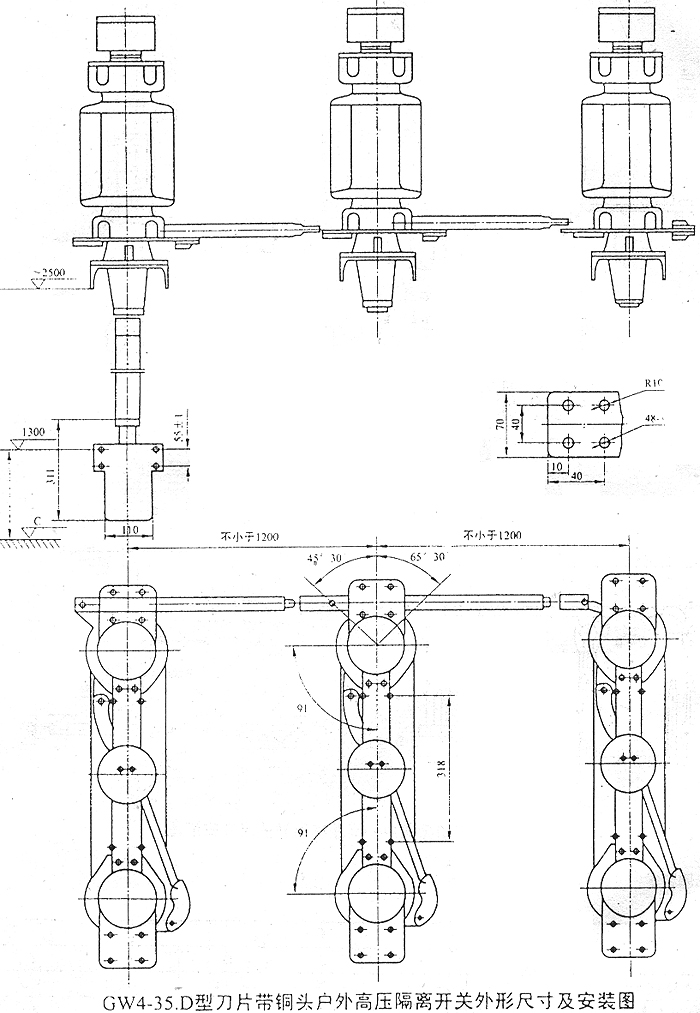

    GW4-35D系列隔离开关配用CS8-6D或CS15-D型手力操动机构操动。

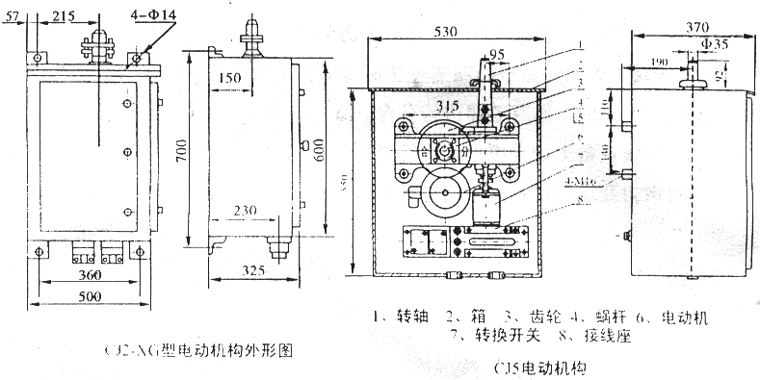

    GJ2-XG型电动机机构图；
    GJ5-XG型电动机机构图；

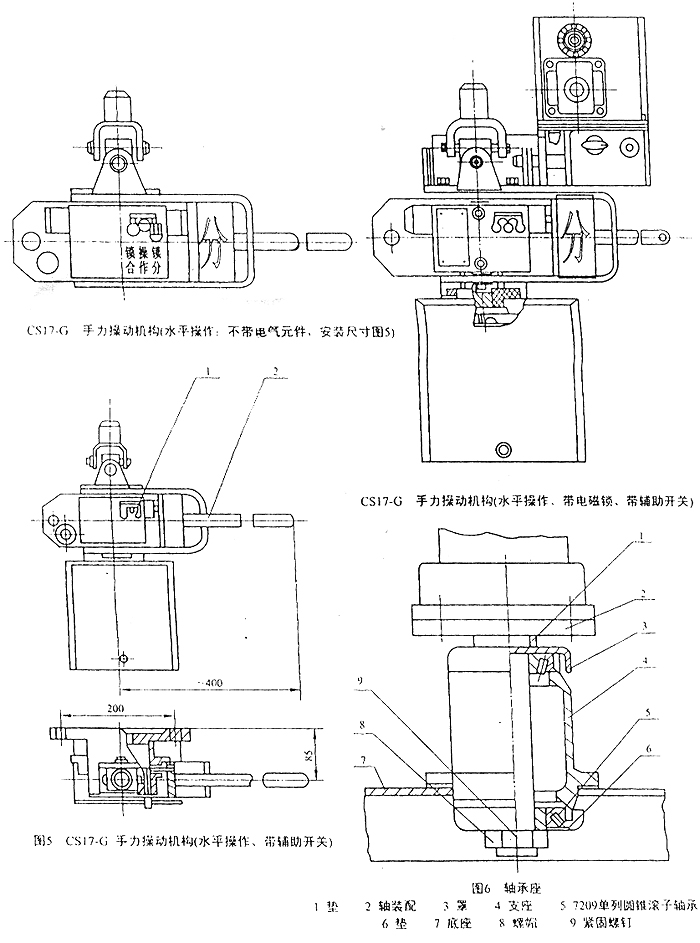

    CS17-G人力操动机构（不带电气元件）结构示意图；
    CS17-G人力操动机构（电磁锁）结构示意图；
    CS17-G人力操动机构（带辅助开关）结构示意图；
    CS14-G人力操动机构（不带电磁锁）结构示意图；
    CS14-G人力操动机构（带电磁锁）结构示意图；
五、安装说明
1、安装前打开木箱，按照“国家标准”检查产品，备件及随附的产品使用说明书，然后清除零件上的尘埃、污物、仔细擦瓷柱、接地螺钉及螺孔之表面，检查所有罗钉是紧固，最后在所有导体的可动动接触部份涂上一层工业凡士林油。
2、隔离开关应水平安装于铁架或其他支持物上，操作机构装于隔离开关之下方。

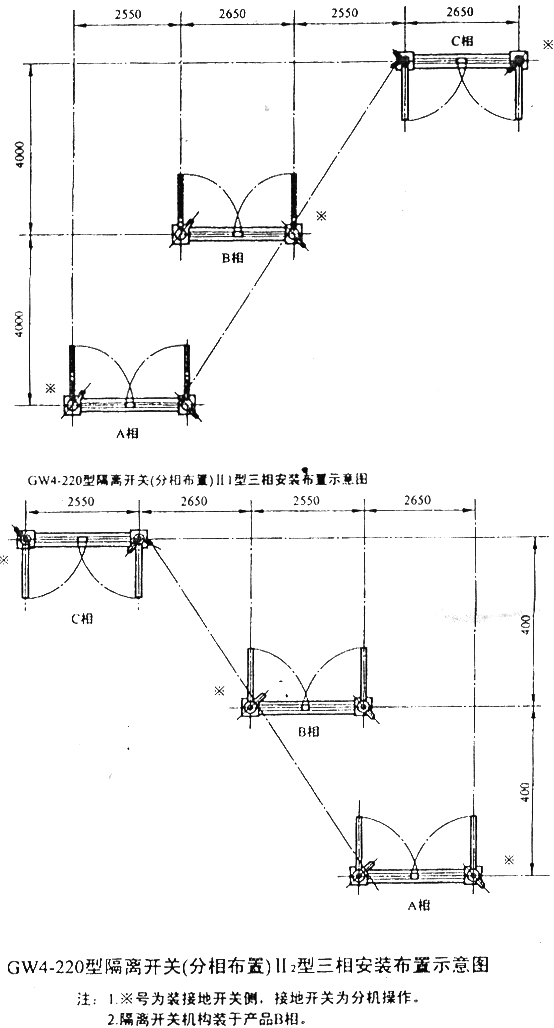

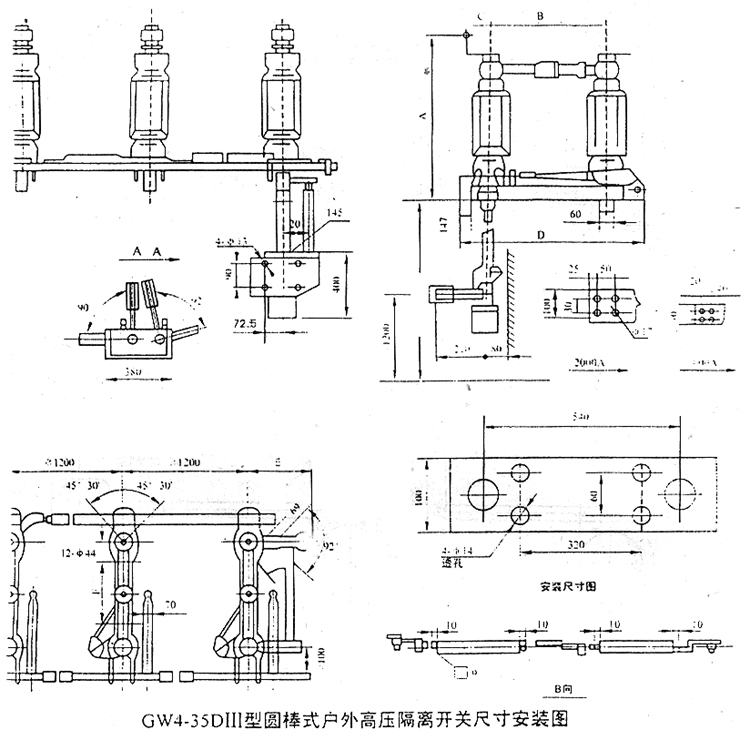

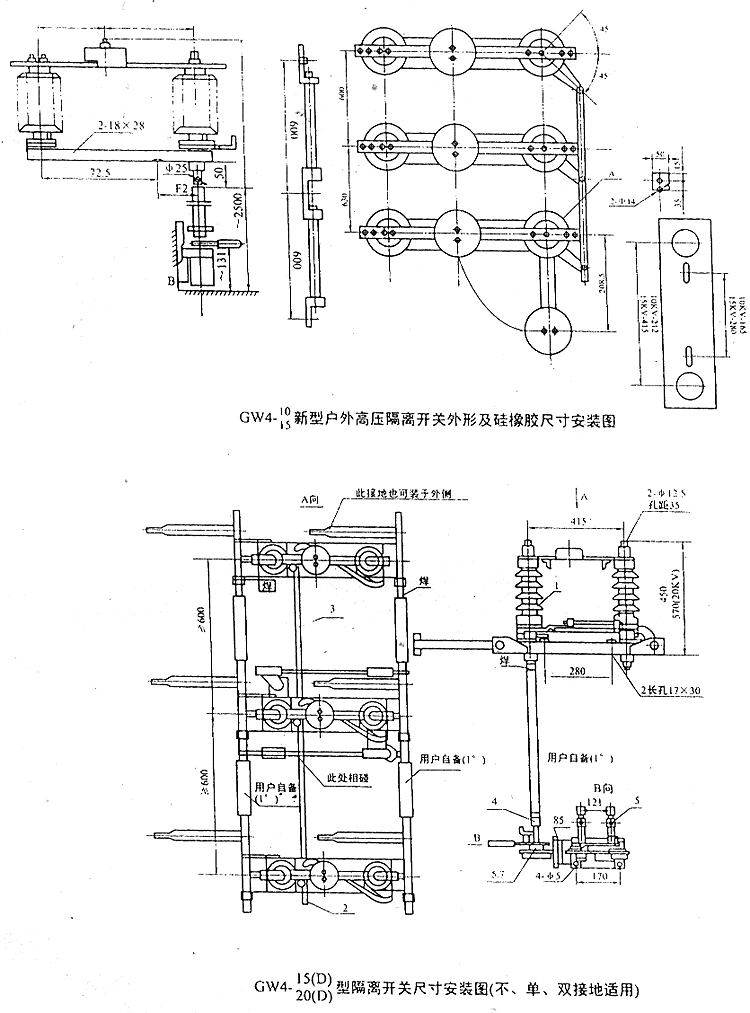

3、在安装前，根据隔离开关及操作机构的相对位置作出联动图解，以决定联接钢管的长度及联动臂的适当方位。如图示：

型号	尺寸（mm）
	A	B	C	D	E	F
GW4-35（D）/630	620	540	130	830	320	320
GW4-35（D）/2200	725	635	179	925	377	395

型号	H	L1	L2	L3	L4	L5	L6
GW4-35（DW）	970	700	1350	970	1200	390	360
GW4-63（DW） GW4-110（DW）	1228 1558	880 1300	1600 2030	1160 1580	1600 2000	482 700	450 670

产品型号		GW4-10G	GW4-15G	GW4-35G	GW4-60G	GW4-110G	GW4-145G	GW4-220G GW4-245G
额定参数
项目名称
额定电压KV		10	15	35	60	110	145	220、245
最高电压KV		11.5	16.5	40.5	69	126	160	240、260
额定电流A		400	400	400	400	400	400	400
额定热稳定时间（有效值）KV		8	8	8	8	8	8	8
额定热稳定时间S		3	3	3	3	3	3	3
额定动稳定电流（峰值）KA		20(23)	20(23)	20(23)	20(23)	20(23)	20(23)	20(23)
1min工频耐压（有效值）KA		42	60	80	140	95(215)	275	395
雷电冲击耐压（全波）（峰值）KV		75	95	185	325	250(400)	650	950
接线端额定静拉力N		300	400	500	500	750	980	980
爬电距离	普通型	250	300	625	1100	1870	1870	3650
	防污型	260	310	875	1600	2750	2750	2830

注：表中括号内数值为实际试验值
轴承座转动应灵活：接线座转动应灵活，转角不小于900；紧固件应牢固、无松动；
测量主回路电阻数据见表2（不包括接线夹）

额定电压（KV）	额定电流（A）	回路电阻（υΩ）不大于
35	630、1250	180、100
63	630、1250	200、115
110	630、1250	220、130
220	630、1250	230、140

    安装时可先隔离开关及操作机构，然后以予定之接管接于两者间，隔离开关极间连接可用1’水管，连接螺钉可用电焊焊在管上，调节妥当后，传动轴与操作机构上轴均分别各钻2贯通孔，φ圆锥销牢固（客户自备）。
5、在安装隔离开关时应注意以下各项：
（1）操动机换手柄在“分”开之最终点，隔离开关闸刀必须到达打开位置最终点的手柄在“合”闸之最终点，隔离开关闸刀必须到达闭合位置之最终点。
（2）隔离开关的绝缘间隙，每相之间不得低于（1015KV600mm）35KV1200mm。
（3）导线与隔离开关的连接应特别牢靠，并尽可能置于同一平面上，使其所受应力为最小。
（4）隔离开关的安装高度一般为2.5-10米，（基座至地面距离）操动机构的高度一般为1.3米（手柄转轴至地面距离）。
（5）触头接触处及接地接触处应清除氧化痕迹，接地回路电阻不得超过3欧姆。
（6）安装好后，进行3-5次分合操作，以检查安装质量如有不妥的地方应重新加以调正。
（7）辅助开关与隔离开关的配合，应为断路讯号触头在闸刀通过全部行程75%以后开始动作，接合讯号触头在闸刀触合后开始动作，如不为此结果必为辅助开关的转轴方位弄错此时可经矫正之。
6、检修与维修：
（1）隔离开关每年定期进行1-2次检查，检查隔离开关的闸刀，触头的接触部分是否有过热及红色氧化痕迹，并消除修正，然后涂以凡士林油。
（2）检查信号回路和机构，查看信号触头和机构零件是否损坏，如发现损坏应立即更换。
（3）检查隔离开关的支柱瓷瓶是否良好，如发现损坏应立即更换。
（4）隔离开关必须在线路上的负载已经切断，断路器已跳闸后，方可进行操作。
（5）当线路上无断路器或断路器发生故障时隔离开关允许在下列情况下进行分合：
①对量度用的电压互感器进行分合。
②对母线设备上的充电电流进行分合。
③对电力变压器的空载电流进行分合。
