产品说明及使用方法：

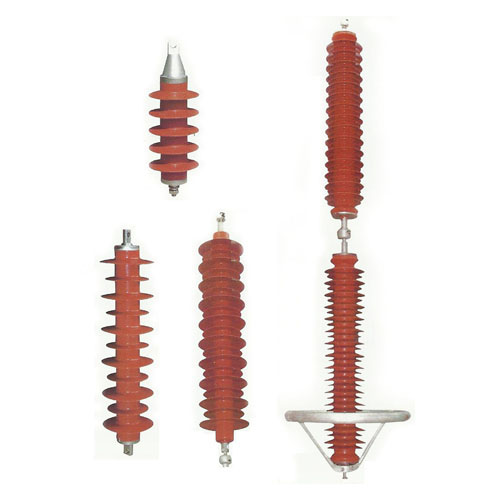

交流输变电线路用避雷器

一、概述

   交流输变电线路用有机复合外套氧化锌避雷器并联连接于绝缘子（串）的两端，是为了限制线路雷电过电压，提高线路的耐雷击水平，降低系统因雷击故障引起的跳闸率而专门设计的一种新型避雷器。安装方式主要为悬挂式（悬挂于输电杆塔上），也可座桩式安装。本公司生产的线路用复合外套金属氧化锌避雷器（悬挂式、座桩式）主要用于10~220kv交流电力输变电系统中，用来限制输变电线路可能出现的各种过电压，以保证输变电线路的安全运行。
    产品生产执行的标准为GB11032-2000（eqv IEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》、JB/T10497-2005《交流输电线路用复合外套用串联间隙金属氧化物避雷器》、JB/T8459-2006《避雷器产品型号编制方法》。

二、产品特点

    1.整体模压成型，密封性能好，结构特殊，防潮防爆；
    2.散热性能好，具有较大的过电压吸收能力；
    3.体积小重量轻，安装灵活耐碰撞，抗拉强度高，运输无破损。
    4.最适宜安装在耐雷水平较低雷击跳闸率偏高的输电线路；干旱少雨的丘陵、山区；接地电阻较高的杆塔、大跨距的过江杆塔；操作过电压较高，需要对进入变电站前进行限制的场合；严重污秽的地区。

三、使用条件

    1.环境温度为：-40℃~+40℃；
    2.海拔高度不超过2000m（高原地区订货时应说明）；
    3.电源频率为48Hz~62Hz；
    4.最大风速不超过35m/s；
    5.地震裂度7度及以下地区；
    6.避雷器允许摆动，根据塔形，考虑悬挂方式及座桩方式。

四、产品型号说明

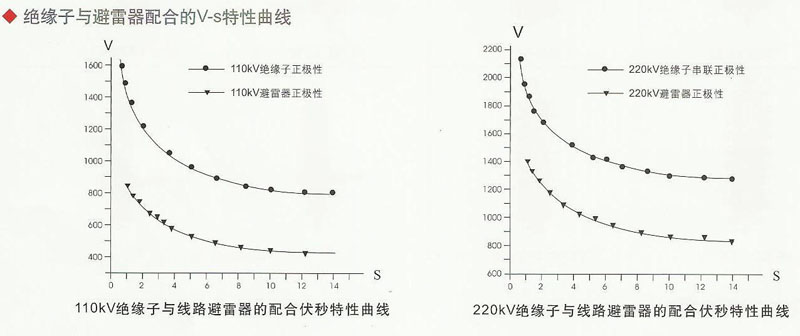

五、绝缘子与避雷器配合的V-s特性曲线

六、交流输变电线路用避雷器的使用选择

    交流输变电线路用避雷器分为无间隙避雷器及有串联间隙避雷器，有串联间隙避雷器又分为固定间隙避雷器和空气间隙避雷器，在使用上有各自的特点。
    1.无间隙避雷器始终参与线路运行，雷击线路时避雷器动作，常态时也可以吸收线路上的各种过电压能量，但避雷器故障失效时使母线对地它接，需停电人工摘除。我公司开发有无间隙避雷器配套使用串联脱离器系统，当避雷器故障失效时脱离器动作使避雷器与母线自动脱离。方便客户使用维护。
    2.有串联间隙避雷器不参于线路运行，延长了避雷器的使用寿命，雷击线路时避雷器间隙放电动作。固定间隙避雷器优点是间隙放电电压范围稳定，缺点是固定间隙失效相当于无间隙避雷器；空气间隙避雷器优点是常态下始终与系统脱离。雷击线路时避雷器间隙放电动作，缺点是间隙会随风摆动，间隙放电电压范文不稳定，我公司开发的弧形空气间隙最大限度的克服因摆动而造成间隙距离变化。

七、线路无间隙型电气参数表

避雷器型号	系统额定电压	避雷器额定电压	持续运行电压	直流参考电压（U1mA）	陂波冲击电流下残压	雷电冲击电流下残压	操作冲击电流下残压	方波通流容量（2ms）	大电流冲击耐受	图号
	kV（r.m.s）				>kV			A	kA
HY5WX-17/50	10	17	13.6	25.0	57.5	50	42.5	150	65	图22
HY5WX-51/134	35	51	40.8	73.0	154	134	114	400	100	图23
HY5WX-54/134	35	54	43.2	77.0	154	134	114	400	100
HY5WX-96/250	66	96	75	140	279	250	202	400	100	图24
HY5WX-96/250	66	96	75	140	279	250	202	400	100
HY10WX-100/260	110	100	78	145	291	260	211	600	100	图24
HY10WX-102/265	110	102	81.6	152	297	265	225	600	100
HY10WX-108/281	110	108	86.4	157	314	281	239	600	100
HY10WX-114/300	110	114	91.2	165	336	300	255	600	100
HY10WX-120/320	110	120	96.0	174	358	320	272	600	100
HY10WX-126/328	110	126	100.8	183	367	328	279	600	100
HY10WX-204/530	220	204	163.2	297	594	530	450	800	100	图25
HY10WX-216/562	220	216	172.8	314	628	562	478	800	100
HY10WX-228/600	220	228	182.4	331	627	600	510	800	100
HY10WX-240/640	220	240	192.0	349	716	640	544	800	100
HY10WX-252/656	220	252	201.6	366	734	656	558	800	100

八、线路（有串联间隙）型电气参数表

避雷器型号	系统标称电压	雷电冲击电流残压	冲击放电电压	工频耐受电压	直流参考电压（U1mA）	串联间隙距离	方波通流容量（2ms）	图号
	Kv(r.m.s)	≯kVp	≯kVp	≯kV	≯kV	Mm	A
HY5CX-42/120	35	120	240	70	60	200	400	图26
HY5CX-51/134	35	134	249	70	73	200	400
HY5CX-69/198	66	198	440	140	100	350	400	图27
HY10CX-84/240	110	240	525	170	132	485	500
HY10CX-96/260	110	260	525	170	140	485	500	图28
HY10CX-100/260	110	260	525	170	145	448	600
HY10CX-108/280	110	280	525	170	160	485	600
HY10CX-168/480	220	480	900	340	249	900	600
HY10CX-192/520	220	520	900	340	280	900	600	图29
HY10CX-216/560	220	560	900	340	320	900	600

    说明：35KV及以下悬挂式避雷器通常采用单耳或单孔挂板的悬挂方式，66kv及以下悬挂式避雷器通常采用球头-球头（球窝）悬挂方式，如需其他悬挂串联方式，订货时说明。我公司可协助用户设计各种灵活的悬挂方式。

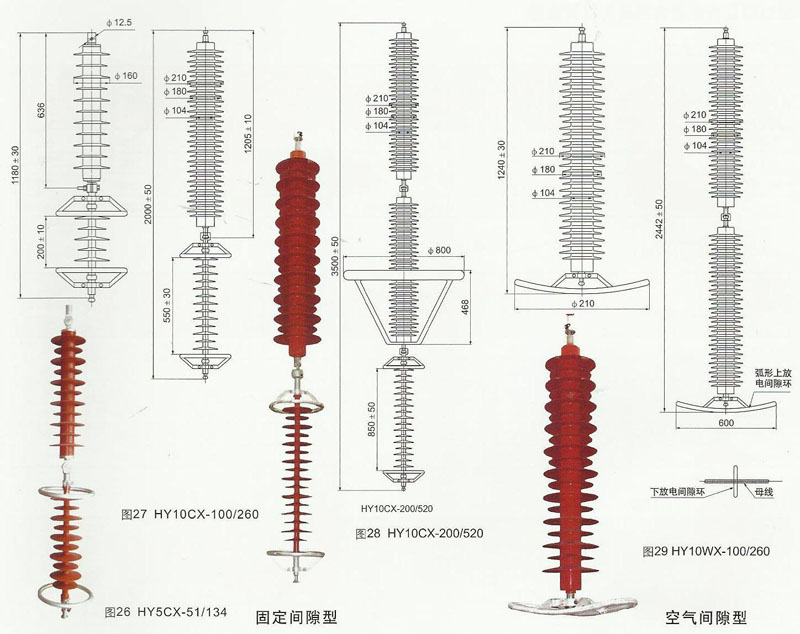

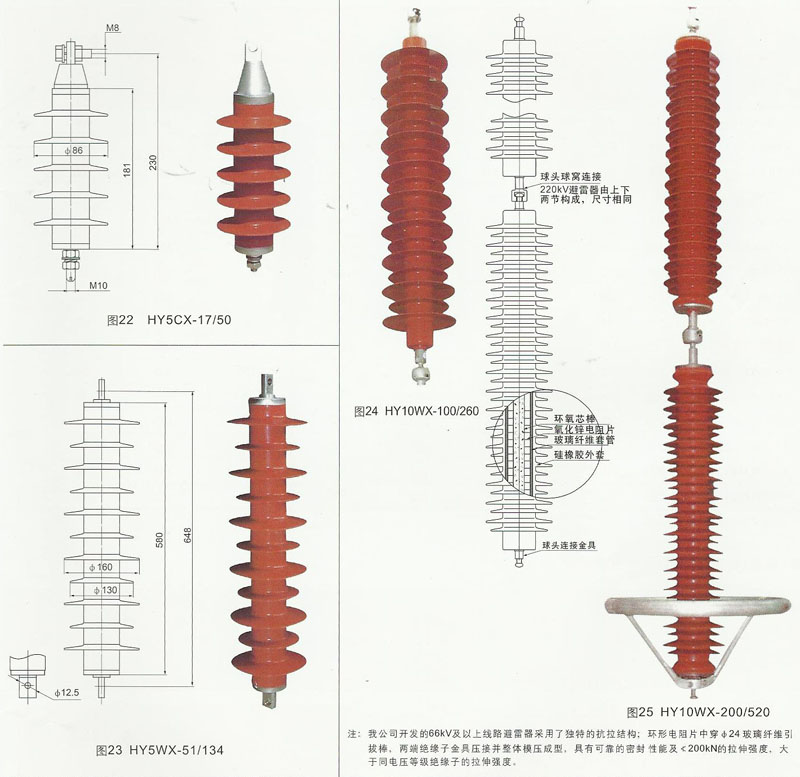

九、外形
